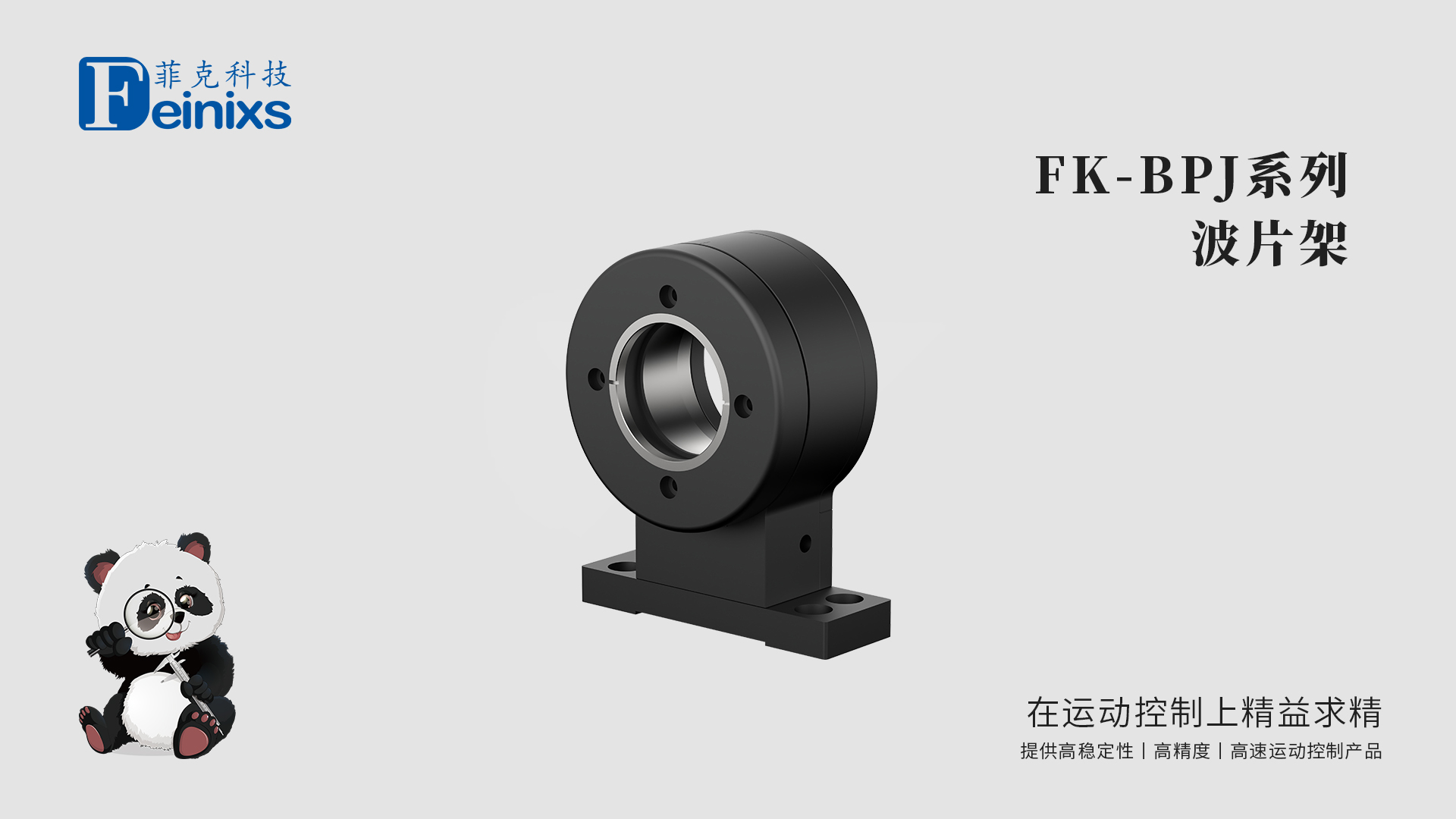

FK-BPJ 系列波片架
高精度、超薄设计、集成灵活
菲克科技 FK-BPJ 系列波片架是一款专为精确控制偏振态而设计的精密光学元件旋转装置。该系列产品采用创新的偏振片旋转定位技术，结合步进直驱电机，实现了平滑、精准、稳定的旋转控制。超薄的机身设计，使其能够灵活地集成到各种光学系统中。
主要特点
多种孔径可选，满足更多应用需求： 提供 12.7mm、25.4mm 和 38.1mm 三种孔径规格，适配不同尺寸的光学元件。
360°双向旋转，控制灵活精准： 支持 360°全方位旋转，正反转灵活切换，结合高精度步进电机驱动，实现对偏振态的精准控制。
可选游标刻度，定位清晰直观： 可根据需求添加游标刻度，实现更直观、更精确的角度定位。
超薄剖面设计，轻松集成无负担： 采用超薄设计，有效降低光学系统集成难度，为其他光学元件预留宝贵空间。
高精度旋转定位，性能稳定可靠： 基于偏振片旋转定位技术，保证了旋转过程的平滑性、高精度、高重复性和高稳定性，实验结果更可靠。
强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。
产品应用

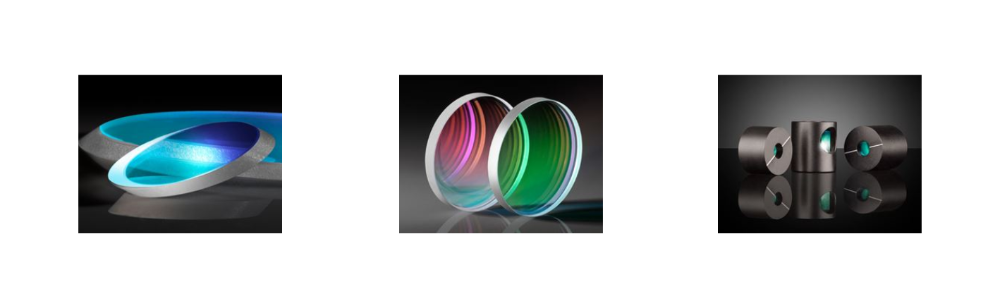

偏振光学 Polarized Optics、高密度光学系统 High density optical system
关联产品
|

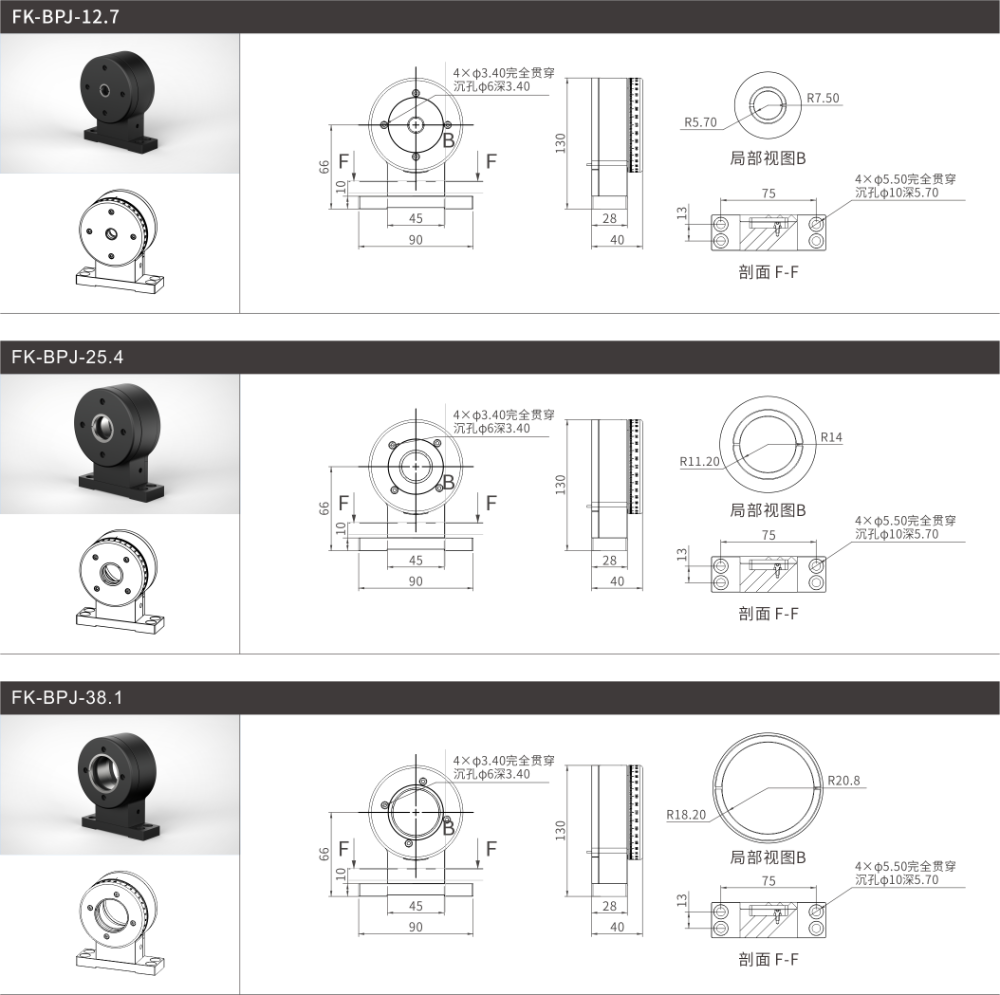

Model |
FK-BPJ-12.7 |
FK-BPJ-25.4 |
FK-BPJ-38.1 |
|
行程 Travel(°) |
360 |
360 |
360 |
|
负载 Load Capacity(Kg)[1] |
0.5 |
0.5 |
0.5 |
|
分辨率 Resolution(°) |
0.018 |
0.018 |
0.018 |
|
棱镜尺寸 Size(mm) |
12.7 |
25.4 |
38.1 |
|
最小步进量 Min.Iincremental Motion(°)[2] |
0.02 |
0.02 |
0.02 |
|
单向重复定位精度 Undirection Repeatability[3]/Guaranteed(°)[4] |
±0.02 or 0.04 |
±0.02 or 0.04 |
±0.02 or 0.04 |
|
双向重复定位精度 Bi-Directional Repeatability/Guaranteed(°) |
±0.04 or 0.08 |
±0.04 or 0.08 |
±0.04 or 0.08 |
|
定位精度/保证值 Accuracy[3]/Guaranteed(°) |
±0.1 or 0.2 |
±0.1 or 0.2 |
±0.1 or 0.2 |
|
最大速度 Max.Speed(°/s)[5] |
1800 |
1800 |
1800 |
|
重量 Weight(Kg) |
0.29 |
0.29 |
0.3 |
※ 备注
[1]：水平放置下的中心垂直负载。
[2]：最小运动增量不等同于分辨率，最小运动增量是指运动系统在连续、稳定情况下能够移动的最小量。一般来说，系统分辨率远小于最小运动增量。考虑传动结构和编码器对系统误差的影响，直线电机位移台与步进电机位移台相比，其最小运动增量更加接近于分辨率。
[3]：精度测量数据是平台在水平放置的情况下使用激光干涉仪测量的数据，测量标准参照GB/T17421-2000。
[4]：典型值和保证值的区别见技术指南。
[5]：最大速度为典型值，根据负载和控制器的不同会有区别。
