FMSXY 系列步进电机二维扫描平台

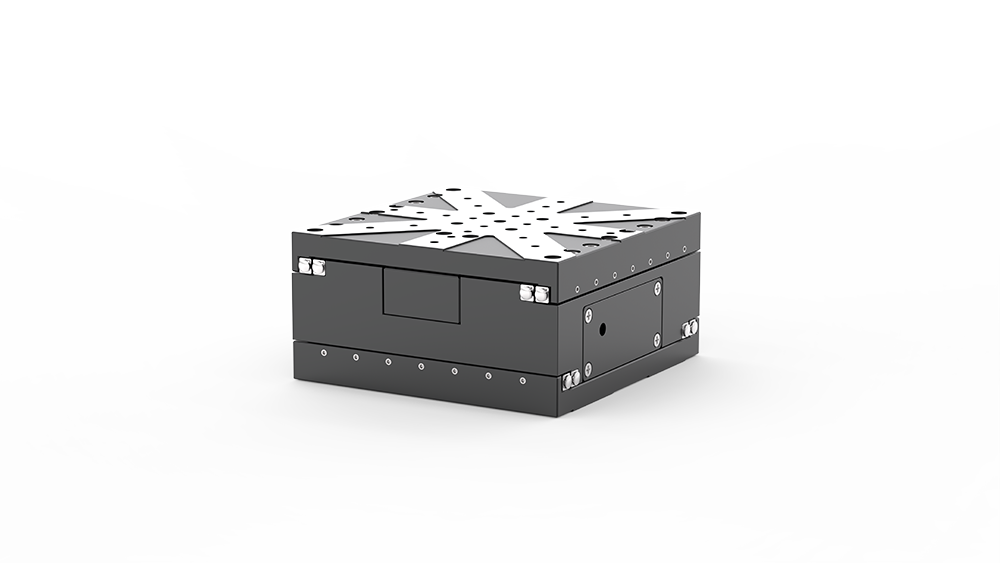

FMSXY 系列步进电机二维扫描平台
菲克科技 FMSXY 系列步进电机二维扫描平台是一款专为需要高性价比二维定位的应用而设计的紧凑型平台。该平台采用一体化设计，集成步进电机驱动，可实现高精度、高重复性的二维运动控制。FMSXY 系列平台提供多种行程选择，并可选配控制器内置版本，结构小巧，易于集成到各种系统中，是自动化设备、检测仪器等应用的理想选择。
主要特点
多种行程可选，满足更多应用需求： 提供 20mm x 20mm 和 25mm x 25mm 两种行程选择，并可根据客户需求定制，满足不同应用场景的空间需求。
一体化 XY 设计，结构紧凑，节省空间： 采用一体化设计，将 X 轴和 Y 轴集成在一个紧凑的单元中，最大程度地节省了安装空间。
可选控制器内置版本，简化系统集成： 提供控制器内置版本，无需额外连接控制器，简化了系统集成和布线，提高了系统可靠性。
高分辨率步进电机，精细控制，运行平稳： 采用高分辨率步进电机驱动，配合菲克科技运动控制器，可实现微米级的精细定位，并保证了平台的平稳运行。
双向重复定位精度高，实验结果更可靠： 该平台具备极佳的双向重复定位精度，可达 ±4μm，保证了实验结果的可靠性和一致性。
强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。
高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。
灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。
产品应用
二维扫描 2D Scan、检测设备 Testing Equipment、显微载物台 Microscope Stage

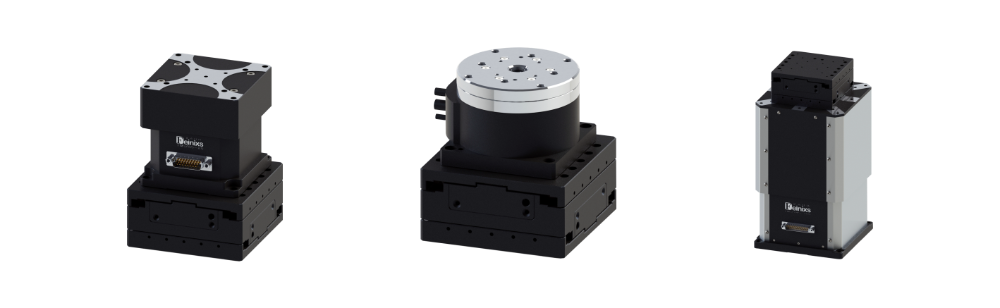

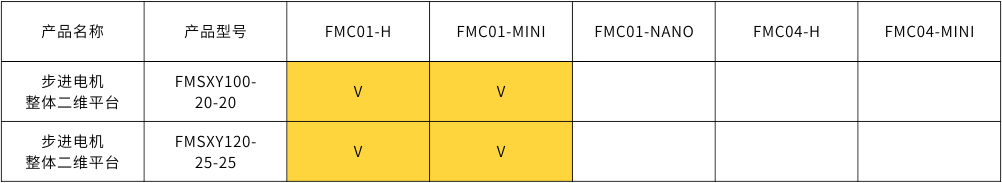

组合搭配
It can be flexibly combined into multi-axis motion system,Contact for more information

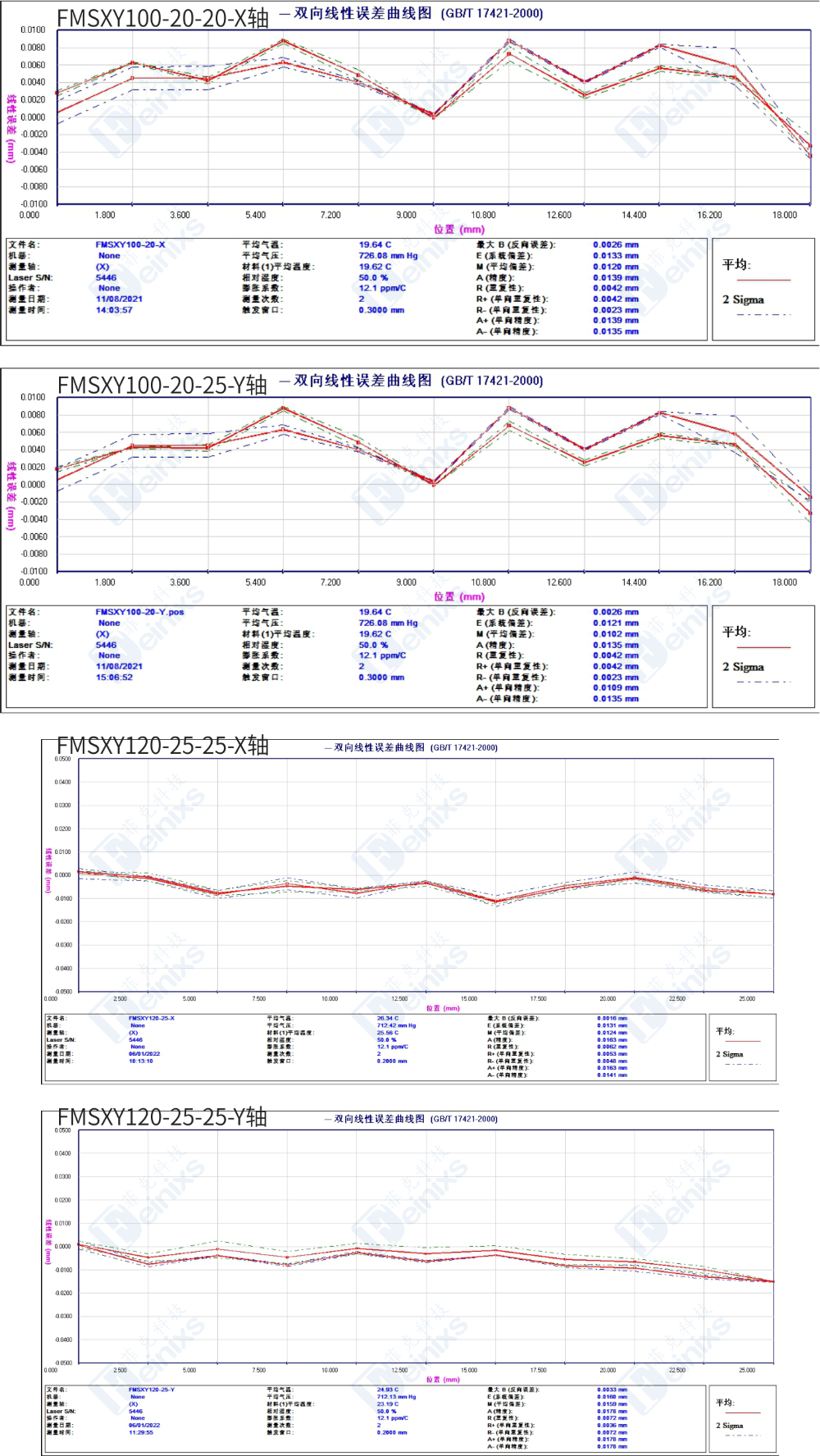

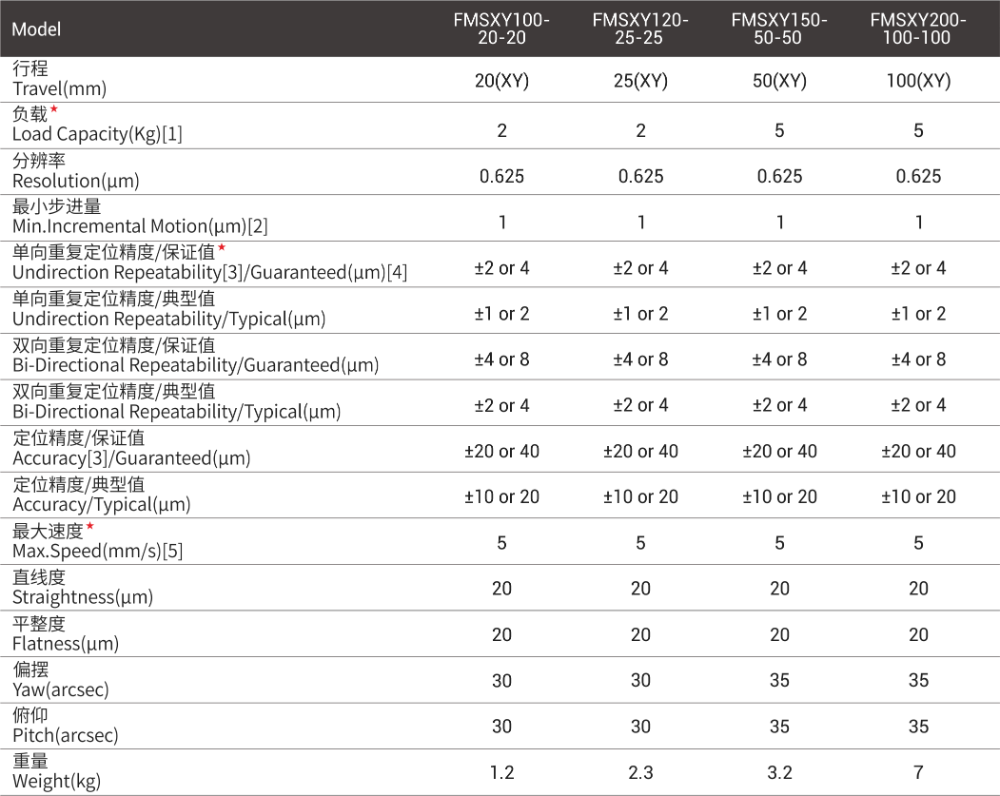

性能实测
|
Model |
FMSXY100-20-20 |

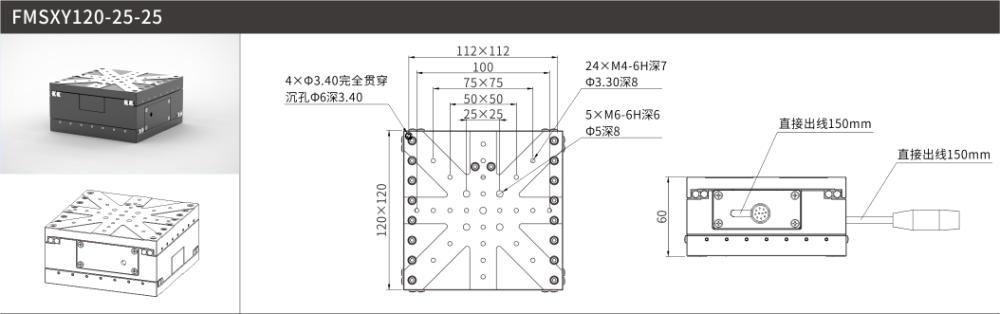

FMSXY120-25-25 |
|
行程 Travel(mm) |
20(XY) |
25(XY) |
|
负载 Load Capacity(Kg)[1] |
2 |
2 |
|
分辨率 Resolution(μm) |
0.625 |
0.625 |
|
最小步进量 Min.Incremental Motion(μm)[2] |
1 |
1 |
|
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(μm)[4] |
±2 or 4 |
±2 or 4 |
|
单向重复定位精度/典型值 Undirection Repeatability/Typical(μm) |
±1 or 2 |
±1 or 2 |
|
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(μm) |
±4 or 8 |
±4 or 8 |
|
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(μm) |
±2 or 4 |
±2 or 4 |
|
定位精度/保证值 Accuracy[3]/Guaranteed(μm) |
±20 or 40 |
±20 or 40 |
|
定位精度/典型值 Accuracy/Typical(μm) |
±10 or 20 |
±10 or 20 |
|
最大速度 Max.Speed(mm/s)[5] |
5 |
5 |
|
直线度 Straightness(μm) |
20 |
20 |
|
平整度 Flatness(μm) |
20 |
20 |
|
偏摆 Yaw(arcsec) |
35 |
30 |
|
俯仰 Pitch(arcsec) |
35 |
30 |
|
重量 Weight(kg) |
1.2 |
2.3 |
※ 备注
[1]：水平放置下的中心垂直负载。
[2]：最小运动增量不等同于分辨率，最小运动增量是指运动系统在连续、稳定情况下能够移动的最小量。一般来说，系统分辨率远小于最小运动增量。考虑传动结构和编码器对系统误差的影响，直线电机位移台与步进电机位移台相比，其最小运动增量更加接近于分辨率。
[3]：精度测量数据是平台在水平放置的情况下使用激光干涉仪测量的数据，测量标准参照GB/T17421-2000。
[4]：典型值和保证值的区别见技术指南。
[5]：最大速度为典型值，根据负载和控制器的不同会有区别。
