FMSZ120S-H系列超高精度伺服升降台

高精度、断电自锁、紧凑设计

菲克科技 FMSZ120S-H 系列超高精度伺服升降台，专为需要高精度垂直定位的工业应用而设计。FMSZ120S-H 系列升降台采用伺服电机驱动和高精度传动组件，具备高精度、高稳定性等特点，同时支持断电自锁，结构紧凑，易于集成，提供多种行程选择，满足多样化的应用需求。

主要特点

行程范围可选，满足更多应用需求：提供100mm、200mm、300mm三种行程选择，结构紧凑，轻松应对空间受限的应用场景，实现灵活集成。

精工细作，稳定可靠：采用进口C3等级丝杠和高精度SP级导轨，结合菲克科技标准化安装工艺，确保卓越的运动精度和长期稳定的可靠性。

精细控制，微米级定位：配合菲克科技高性能控制器，FMSZ120S-H系列升降台可实现微米级的精细定位，满足对极致精度的苛刻要求。

绝对精度，从容掌控：提供可选配的-HA版本，集成绝对值编码器光栅尺，无需回零即可获取精确的绝对位置信息，进一步提升定位精度和系统可靠性。

断电自锁，安全无忧：特别设计的断电自锁功能，确保断电情况下也能稳固锁定位置，为设备安全运行保驾护航。

强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。

高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。

灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。

产品应用

瑕疵检测 Defect Detection、机器视觉 Machine Vision、激光打靶 Laser Target、样品调整 Sample Adjustment、点胶机 Dispenser、龙门双驱Z轴 Gantry Dual Drive Z Axis

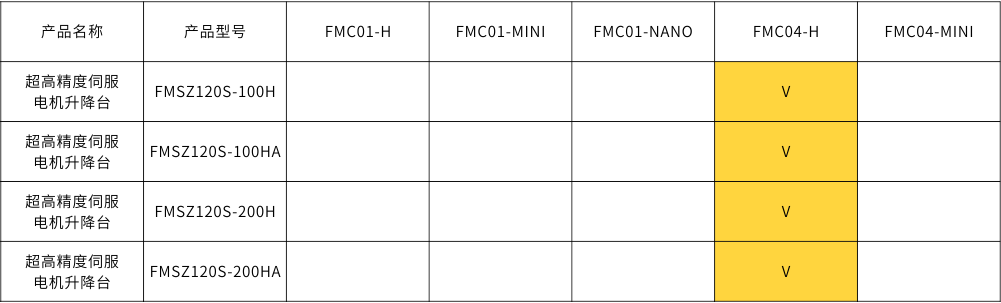

组合搭配

It can be ﬂexibly combined into multi-axis motion system,Contact for more information

性能实测



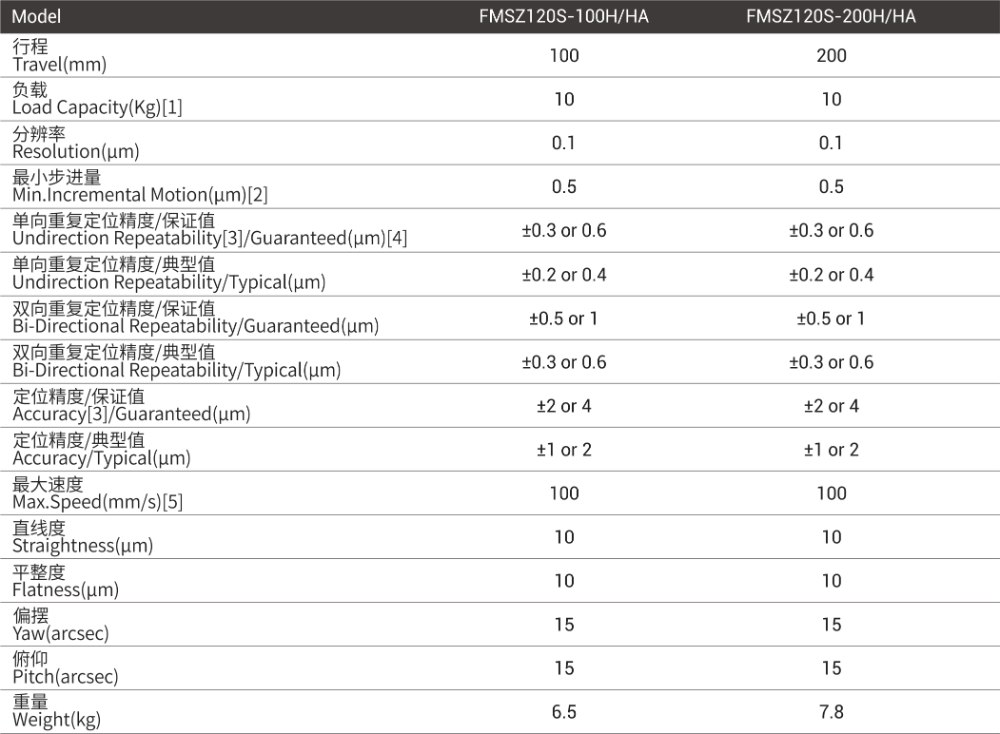

产品参数 Product parameters

Model	FMSZ120S-100H/HA	FMSZ120S-200H/HA	FMSZ120S-300H
行程 Travel(mm)	100	200	300
负载 Load Capacity(Kg)[1]	10	10	10
分辨率 Resolution(μm)	0.1	0.1	0.1
最小步进量 Min.Incremental Motion(μm)[2]	0.5	0.5	0.5
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(μm)[4]	±0.3 or 0.6	±0.3 or 0.6	±0.3 or 0.6
单向重复定位精度/典型值 Undirection Repeatability/Typical(μm)	±0.2 or 0.4	±0.2 or 0.4	±0.2 or 0.4
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(μm)	±0.5 or 1	±0.5 or 1	±0.5 or 1
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(μm)	±0.3 or 0.6	±0.3 or 0.6	±0.3 or 0.6
定位精度/保证值 Accuracy[3]/Guaranteed(μm)	±2 or 4	±2 or 4	±2 or 4
定位精度/典型值 Accuracy/Typical(μm)	±1 or 2	±1 or 2	±1 or 2
最大速度 Max.Speed(mm/s)[5]	100	100	100
直线度 Straightness(μm)	10	10	10
平整度 Flatness(μm)	10	10	10
偏摆 Yaw(arcsec)	15	15	15
俯仰 Pitch(arcsec)	15	15	15
重量 Weight(kg)	6.5	7.8	9.1
