FMSZ170S 系列高精度伺服电机升降台
高速、大承载、经济实用
菲克科技 FMSZ170S 系列高精度伺服电机升降台，专为追求高速、高承载和高性价比的自动化应用而设计。FMSZ170S 系列升降台采用伺服电机驱动和国产内置光栅尺，在保证优异性能的同时，价格更具竞争力，是各种自动化场合的理想选择。
主要特点
多种行程可选，应用灵活: 提供 100mm、200mm 和 300mm 三种标准行程选择，并支持定制其他行程，满足不同应用场景的需求。
高速响应，提升效率: 采用伺服电机驱动，响应速度快，定位迅速，可有效提升生产效率。
高承载能力，满足多种需求: 强大的驱动力和稳定的机械结构，使其具备高承载能力，可满足不同重量物体的升降需求。
经济实用，性价比高: 采用国产内置光栅尺，在保证高精度的同时，有效降低了成本，为用户提供极具性价比的解决方案。
断电自锁，安全可靠: 升降台自带断电自锁功能，可在断电情况下自动锁紧，保证设备和操作人员的安全。
强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。
高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。
灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。
产品应用
工业自动化 Automated Industry、光纤拉丝 Fiber Drawing、光机系统 Optomechanical System

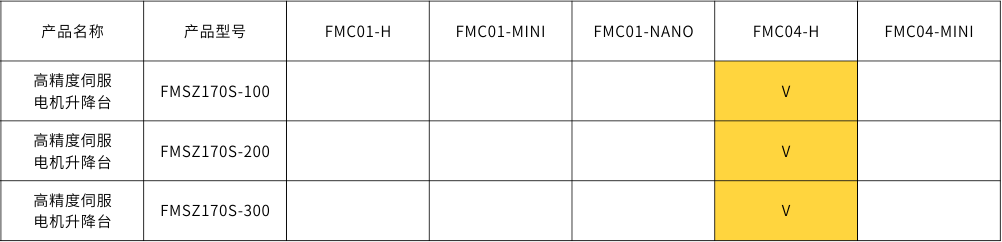

组合搭配
It can be flexibly combined into multi-axis motion system,Contact for more information

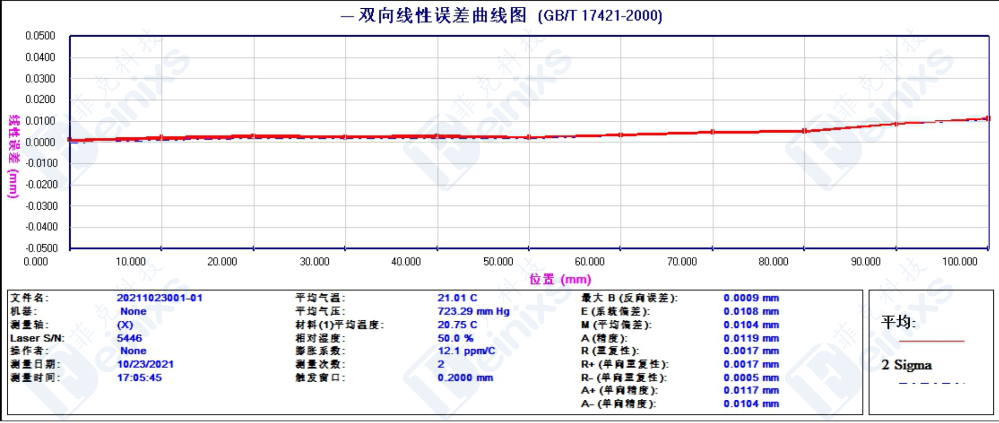

性能实测
|
Model |
FMSZ170S-100 |
FMSZ170S-200 |
FMSZ170S-300 |
|
行程 Travel(mm) |
100 |
200 |
300 |
|
负载 Load Capacity(Kg)[1] |
20 |
20 |
20 |
|
分辨率 Resolution(μm) |
0.5 |
0.5 |
0.5 |
|
最小步进量 Min.Incremental Motion(μm)[2] |
1 |
1 |
1 |
|
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(μm)[4] |
±2 or 4 |
±3 or 6 |
±4 or 8 |
|
单向重复定位精度/典型值 Undirection Repeatability/Typical(μm) |
±1 or 2 |
±1 or 2 |
±1 or 2 |
|
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(μm) |
±3 or 6 |
±5 or 10 |
±5 or 10 |
|
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(μm) |
±2 or 4 |
±3 or 6 |
±3 or 6 |
|
定位精度/保证值 Accuracy[3]/Guaranteed(μm) |
±20 or 40 |
±20 or 40 |
±20 or 40 |
|
定位精度/典型值 Accuracy/Typical(μm) |
±15 or 30 |
±15 or 30 |
±15 or 30 |
|
最大速度 Max.Speed(mm/s)[5] |
100 |
100 |
100 |
|
直线度 Straightness(μm) |
15 |
15 |
15 |
|
平整度 Flatness(μm) |
15 |
15 |
15 |
|
偏摆 Yaw(arcsec) |
40 |
45 |
50 |
|
俯仰 Pitch(arcsec) |
40 |
45 |
50 |
|
重量 Weight(kg) |
19.5 |
23.8 |
30.3 |
※ 备注
[1]：水平放置下的中心垂直负载。
[2]：最小运动增量不等同于分辨率，最小运动增量是指运动系统在连续、稳定情况下能够移动的最小量。一般来说，系统分辨率远小于最小运动增量。考虑传动结构和编码器对系统误差的影响，直线电机位移台与步进电机位移台相比，其最小运动增量更加接近于分辨率。
[3]：精度测量数据是平台在水平放置的情况下使用激光干涉仪测量的数据，测量标准参照GB/T17421-2000。
[4]：典型值和保证值的区别见技术指南。
[5]：最大速度为典型值，根据负载和控制器的不同会有区别。
