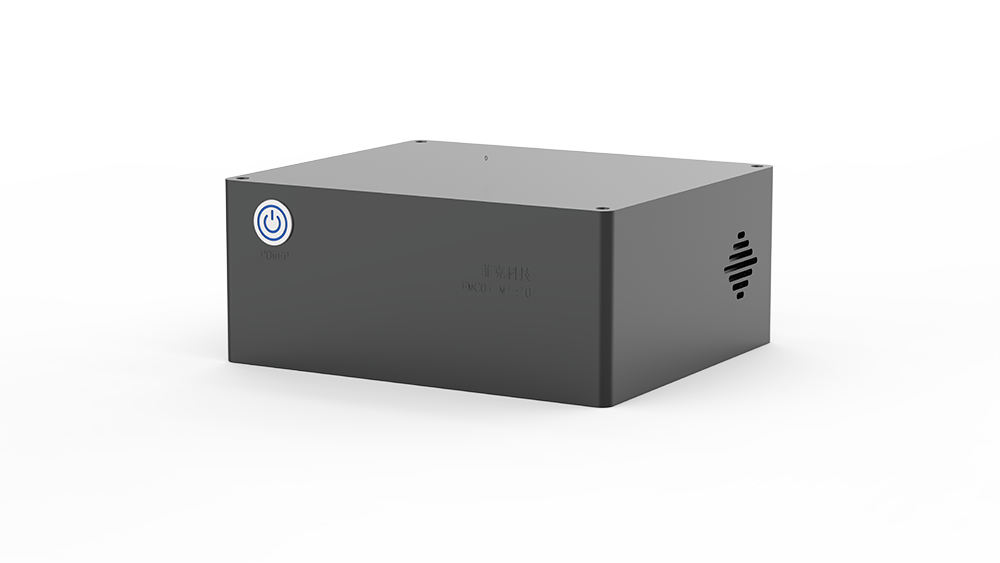

FMC01系列步进电机控制器

精准控制，灵活易用，满足多样化应用

步进控制器秉承菲克科技简简洁易用的设计风格，为不同的应用场景提供了多种选择：H/CL -高性能版能进行多种复杂的运动，支持步进位移台搭配光栅尺，实现全闭环控制，满足高精度应用需求；Mini-减小体积的同时提供多种外设设备扩展,适合空间受限的集成应用。

菲克提供功能丰富的配套软件对位移台进行控制。也可以通过我们提供的标准SDK或通讯协议进行二次编程开发，进行位移台控制。

主要特点

多种型号可选，满足更多应用需求： 提供 H/CL 高性能版、Nano 超小型版、Mini 小型版三种型号，结构紧凑，可灵活集成于各种应用场景。

高性能运动控制： H 高性能版控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。CL版本支持光栅尺闭环，若定制六轴版本可支持四轴增量式光栅尺，双轴绝对式光栅尺

精细控制，精度出色： 配合菲克科技高性能步进电机位移台，可实现精细定位，满足对精度的严格要求。

强大软件支持，轻松操控： 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。

灵活通讯，无缝连接： 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输，方便与其他设备集成。

FMC01-04H/CL

标配触摸屏，程序界面简洁易上手，不需电脑也能控制位移台；

控制器采用和驱动器采用高性能版本，两者之间采用EtherCAT总线通讯，控制器每轴最大输出脉冲频率 10MHz，实现超高速度与精度的动态控制；

支持直线插补、任意圆弧或空间圆弧插补、螺旋插补、椭圆插补,轻松实现复杂二维、三维空间轨迹规划；

支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能，可实现多轴间高速、精准的同步关系，适用于飞剪、追标等复杂工艺；

支持内外触发功能。

CL版本搭配我司的闭环步进位移台，可以实现闭环控制，使位移台控制精度在上一个台阶；

输出口最大输出电流可达 300mA,可直接驱动部分电磁阀，可直接驱动小型继电器、电磁阀或指示灯，简化外围电路设计；

高速硬件比较输出，FPGA硬件比较器实现不限容量的硬件比较输出，可用于相机高速拍照与激光控制；

提供标准控制软件，即开即用，也可以使用SDK自行编程控制，支持C/C++、C#、Matlab、LabVIEW等多种语言深度开发，可调用所有底层高级功能。

FMC01-Mini02/04

结构紧凑，配置丰富；

支持 RS485总线组网，控制器之间可通过总线轻松级联，实现多轴协同控制，布线简洁，扩展灵活；

多种运动模式选择：点动、相对运动、绝对运动；

任意位置坐标清零；

具有断电坐标保存功能；

提供标准控制软件，即开即用，也可以使用SDK自行编程控制。

支持 SDK二次开发，提供动态链接库与通信协议，兼容C/C++、C#、Matlab、LabVIEW 等主流语言，满足深度集成需求。

FMC01-NANO

结构极致小巧；

多种运动模式选择：点动、相对运动、绝对运动，往返运动；

任意位置坐标清零；

提供标准控制软件，即开即用，也可以使用SDK自行编程控制。

面板示意图

配套软件

FMC01系列控制器均配有菲克科技独立开发的控制软件，可以通过PC上位机安装使用。软件基本功能齐全，设置简单，适合绝大多数客户使用。

SDK开发包

菲克科技提供的SDK软件开发包是为了客户对Feinixs的运动控制产品进行二次开发时使用。SDK采用C#进行开发，对控制协议进行了封装，用户不需要了解具体控制协议就可以进行快速编程。SDK开发包提供DLL函数库，支持C#、Labview、Matlab、C++并提供Demo程序。函数库同时提供WINDOWS和LINUX的支持。函数库针对于所有型号的控制器。

控制器界面

*重要通知：FMC01系列普通版本将于明年年底(2026.12.31)下架。为确保您的项目顺利进行，请及时考虑升级或替换。

产品替代方案：

FMC01-MINI系列 (性价比之选):

FMC01-Mini02和 FMC01-Mini04在性能上与普通版相当，但价格更具优势。

价格参考：

FMC01-Mini02：3800元

FMC01-Mini04：4800元

对比:FMC01-02：9700元，FMC01-04：12700元

适用于大多数应用场景。

FMC01-H系列 (高性能之选):

如果您需要多线程、复杂运动控制、更强的处理能力和更高的性能，我们强烈推荐您选择FMC01-H系列。

如果您对运动控制的精度有极高要求，FMC01-H系列高精度版本将是您的最佳选择。

FMC01-H系列专为高性能应用设计，提供更流畅的操作体验和更强的扩展性。

位移台-控制器选型表
