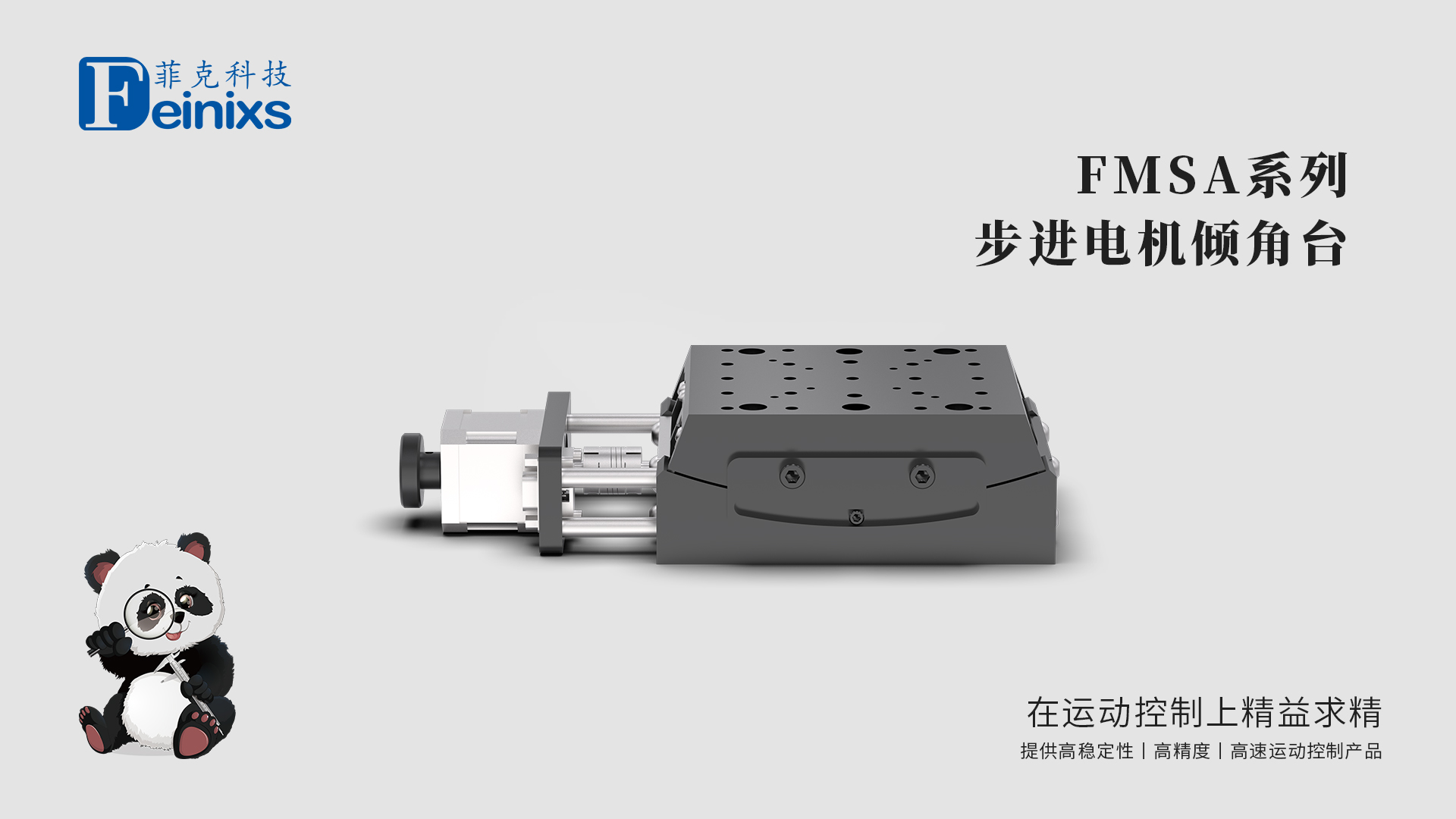

FMSA系列步进电机倾角台
高精度、灵活便捷、集成友好
菲克科技 FMSA 系列步进电机倾角台，专为教学、姿态调整等需要简单定位的应用场景而设计。FMSA 系列倾角台采用步进电机驱动，具备高性价比、高稳定性、安装便捷等特点，提供多种行程和组合方式，可灵活集成于各种实验平台，满足多样化的应用需求。
主要特点
多种行程可选，满足更多应用需求： 提供 ±10° 和 ±15° 两种行程选择，结构紧凑，可灵活集成于各种空间受限的应用场景。
成对设计，轻松实现二维调整： 倾角台可成对使用，其倾角轴交汇于中心点，轻松实现二维倾角调整，为实验搭建提供更多可能性。
高分辨率，精细控制： FMSA 系列倾角台采用步进电机驱动，配合菲克科技高性能控制器，可实现高精度的角度定位，满足实验平台对角度调整的精度要求。
安装便捷，适配多种环境： 倾角台底部设计有标准安装孔，方便用户快速将其安装到各种实验平台上，轻松与其他设备集成。
强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。
产品应用
X射线 X-ray、器件调整 Device Tuning、激光打靶 Laser Target、光机 Optical Machine、教学仪器 Teaching Instrument

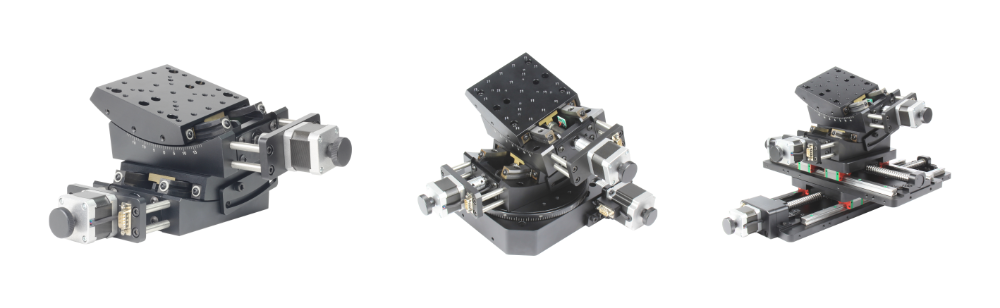

组合搭配
It can be flexibly combined into multi-axis motion system,Contact for more information
|
Model |
FMSA65-10 |
FMSA65-15 |
FMSA120-10 |
FMSA120-15 |
|
行程 Travel(°) |
±10 |
±15 |
±10 |
±15 |
|
负载 Load Capacity(Kg)[1] |
4 |
4 |
10 |
10 |
|
分辨率 Resolution(°) |
0.00032 |
0.00045 |
0.0005357 |
0.00075 |
|
最小步进量 Min.Incremental Motion(°)[2] |
0.005 |
0.005 |
0.005 |
0.005 |
|
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(°)[4] |
±0.005 or 0.01 |
±0.005 or 0.01 |
±0.005 or 0.01 |
±0.005 or 0.01 |
|
单向重复定位精度/典型值 Undirection Repeatability/Typical(°) |
±0.003 or 0.006 |
±0.003 or 0.006 |
±0.003 or 0.006 |
±0.003 or 0.006 |
|
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(°) |
±0.01 or 0.02 |
±0.01 or 0.02 |
±0.01 or 0.02 |
±0.01 or 0.02 |
|
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(°) |
±0.005 or 0.01 |
±0.005 or 0.01 |
±0.005 or 0.01 |
±0.005 or 0.01 |
|
定位精度/保证值 Accuracy[3]/Guaranteed(°) |
±0.05 or 0.1 |
±0.05 or 0.1 |
±0.05 or 0.1 |
±0.05 or 0.1 |
|
定位精度/典型值 Accuracy/Typical(°) |
±0.03 or 0.06 |
±0.03 or 0.06 |
±0.03 or 0.06 |
±0.03 or 0.06 |
|
最大速度 Max.Speed(°/s)[5] |
5 |
7 |
10 |
15 |
|
重量 Weight(kg) |
0.6 |
0.6 |
4 |
3.5 |
※ 备注
[1]：水平放置下的中心垂直负载。
[2]：最小运动增量不等同于分辨率，最小运动增量是指运动系统在连续、稳定情况下能够移动的最小量。一般来说，系统分辨率远小于最小运动增量。考虑传动结构和编码器对系统误差的影响，直线电机位移台与步进电机位移台相比，其最小运动增量更加接近于分辨率。
[3]：精度测量数据是平台在水平放置的情况下使用激光干涉仪测量的数据，测量标准参照GB/T17421-2000。
[4]：典型值和保证值的区别见技术指南。
[5]：最大速度为典型值，根据负载和控制器的不同会有区别。
