产品详情 Product Details

FMSS系列大承载方台面整体平移台

高精度、高承载、小体积，可定制化设计满足需求

在光机领域，对速度、精度、稳定性和成本效益的追求永无止境。菲克科技推出了可定制的“直线电机+交叉滚柱导轨位移台”，根据客户要求定制不同精度类型产品，让客户可以优化成本。本产品高精度，高承载，小体积。光栅尺有绝对值编码器版本（-HA）可供选择。

主要特点

高精度定位，确保准确性：采用高精度交叉滚柱导轨，搭配高精度光栅尺，实现亚微米级重复定位精度，满足您对极致精度的追求。

高承载平台，稳定可靠：结构紧凑，承载能力强，轻松应对各种实验器材，为您的实验提供稳定可靠的操作平台。

小巧设计，灵活布局：小体积设计，节省宝贵实验室空间，方形台面便于二维叠加，扩展您的应用场景。

可定制化设计，满足个性需求：提供多种行程选择（标准行程50mm，极限可修正到55mm）。根据您的精度要求和预算，量身定制最佳解决方案，实现成本优化，让您的每一分投入都物超所值。

超静音运行，打造舒适环境: 超静音位移台，适用于对噪音敏感的实验室环境和高性能工业场所。

强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。

高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。

灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。

可选配绝对值编码器（-HA）：断电后也能保留位置信息，提高工作效率。

产品应用

双光子显微镜 Two-Photon Microscopy、显微扫描 Microscan、工业CT Industrial CT、激光打靶 Laser Target、生物3D打印 Bio 3D Printing、医美医疗 Medical Beauty

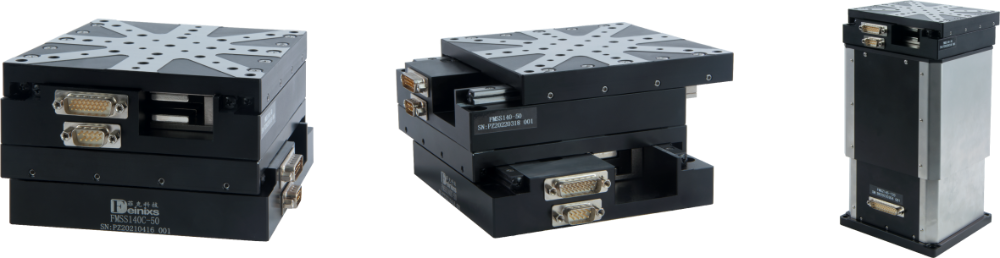

组合搭配

It can be ﬂexibly combined into multi-axis motion system,Contact for more information

性能实测



产品参数 Product parameters

Model	FMSS140C-50	FMSS140C-50H	FMSS140C-50HA	FMSS180C-50	FMSS180C-50H
行程 Travel(mm)	50	50	50	50	50
负载 Load Capacity(Kg)[1]	10	10	10	30	30
分辨率 Resolution(μm)	0.05	0.01	0.01	0.05	0.01
最小步进量 Min.Incremental Motion(μm)[2]	0.2	0.1	0.1	0.2	0.1
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(μm)[4]	±0.3 or 0.6	±0.2 or 0.4	±0.2 or 0.4	±0.3 or 0.6	±0.2 or 0.4
单向重复定位精度/典型值 Undirection Repeatability/Typical(μm)	±0.2 or 0.4	±0.1 or 0.2	±0.1 or 0.2	±0.2 or 0.4	±0.1 or 0.2
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(μm)	±0.6 or 1.2	±0.3 or 0.6	±0.3 or 0.6	±0.6 or 1.2	±0.3 or 0.6
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(μm)	±0.3 or 0.6	±0.1 or 0.2	±0.1 or 0.2	±0.3 or 0.6	±0.1 or 0.2
定位精度/保证值 Accuracy[3]/Guaranteed(μm)	±2 or 4	±1 or 2	±1 or 2	±2 or 4	±1 or 2
定位精度/典型值 Accuracy/Typical(μm)	±1 or 2	±0.5 or 1	±0.5 or 1	±1 or 2	±0.5 or 1
最大速度 Max.Speed(mm/s)[5]	100	100	100	100	100
直线度 Straightness(μm)	10	5	5	10	5
平整度 Flatness(μm)	10	5	5	10	5
偏摆 Yaw(arcsec)	20	10	10	20	10
俯仰 Pitch(arcsec)	20	10	10	20	10
持续推力 Continuous Force(N)	17.6	17.6	17.6	47	47
峰值推力 Peak Force(N)	88	88	88	235	235
重量 Weight(kg)	2.1	2.1	2.1	4.1	4.1
