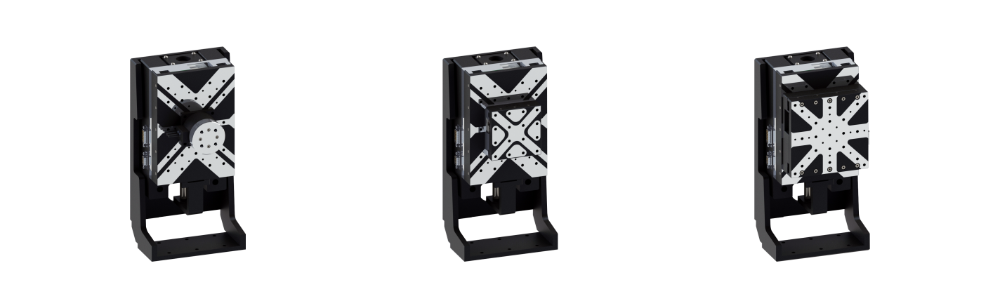

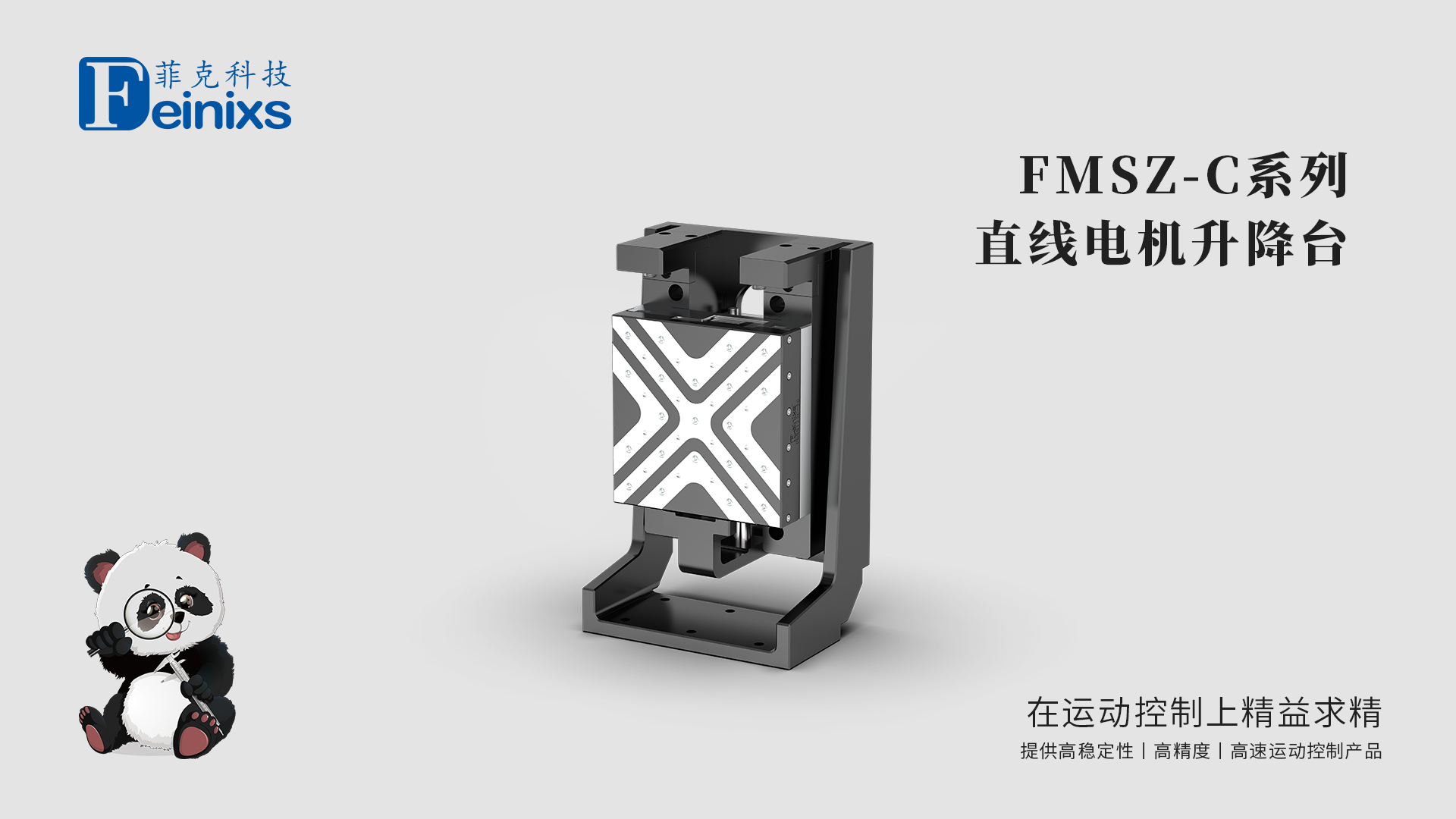

FMSZ-C 系列直线电机垂直升降台

高精度、结构紧凑、集成灵活

菲克科技 FMSZ-C 系列直线电机垂直升降台，专为需要高精度垂直定位的实验室和工业应用而设计。FMSZ-C 系列升降台采用直线电机驱动，具备高精度、高稳定性、低噪音等特点，结构紧凑，易于集成，提供多种行程和配置选择，满足多样化的应用需求。

主要特点

多种行程可选，满足更多应用需求：提供 50mm 和 100mm 两种行程选择，结构紧凑，可灵活集成于各种空间受限的应用场景。

精密结构，稳定可靠：采用集成式一体化交叉滚柱导轨和高品质直线电机，结合菲克科技标准化安装工艺，确保卓越的运动精度和长期稳定的可靠性，Pitch 和 Yaw 精度表现优异。

高分辨率，精细控制： FMSZ-C 系列升降台采用直线电机驱动，拥有极佳的微步能力，配合菲克科技高性能控制器，可实现微米级的精细定位，满足对极致精度的追求。

两种配重方案，适应不同应用环境：可选配恒力弹簧或气缸配重，满足不同负载和速度需求，保证运动平稳、一致性高。

超静音运行，打造舒适环境: 超静音位移台，适用于对噪音敏感的实验室环境和高性能工业场所。

强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。

高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。

灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。

产品应用

精密Z轴 Precision Z-axis、高端仪器设备 High-end Equipment、半导体检测 Semiconductor Inspection、半导体切割 Semiconductor Cutting

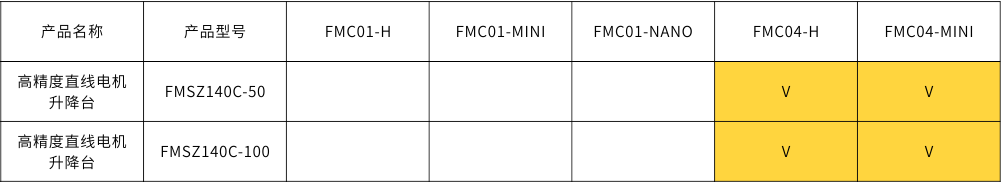

组合搭配

It can be ﬂexibly combined into multi-axis motion system,Contact for more information

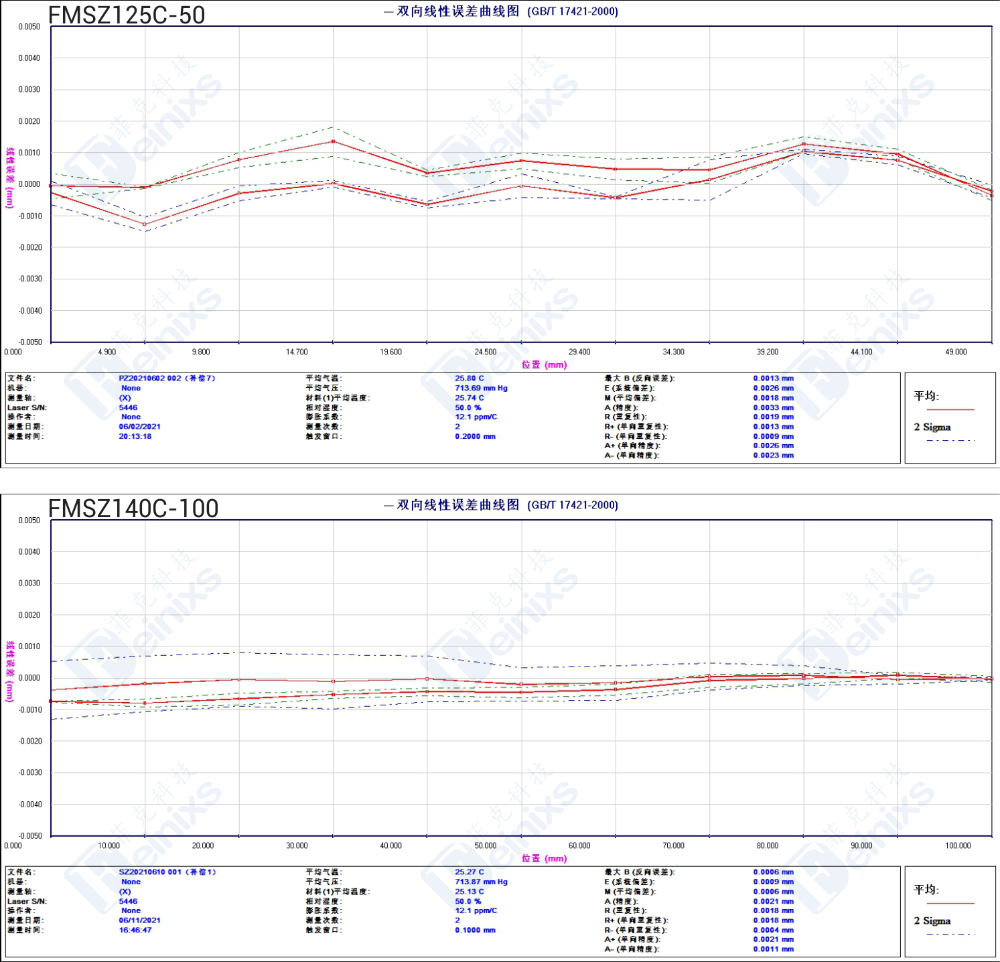

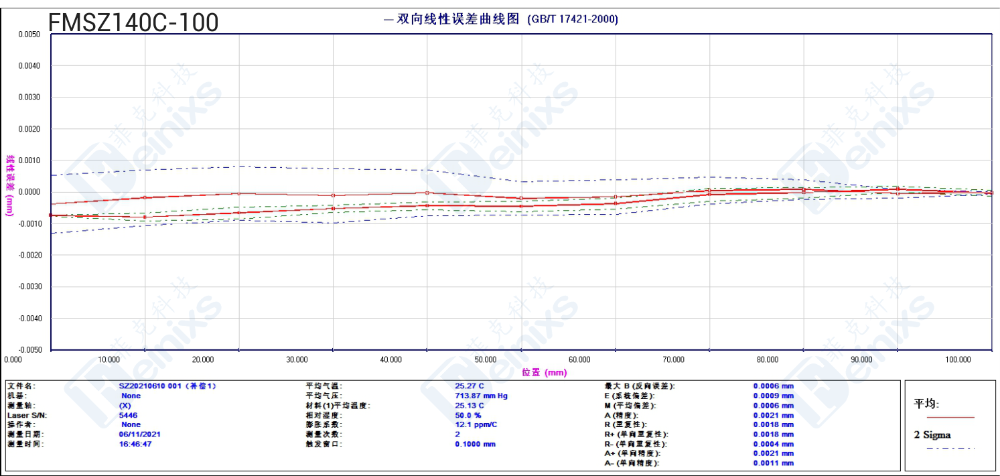

性能实测



产品参数 Product parameters

Model	FMSZ125C-50	FMSZ140C-100
行程 Travel(mm)	50	100
负载 Load Capacity(Kg)[1]	4	4
分辨率 Resolution(μm)	0.1	0.1
最小步进量 Min.Incremental Motion(μm)[2]	0.3	0.3
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(μm)[4]	±0.5 or 1	±0.5 or 1
单向重复定位精度/典型值 Undirection Repeatability/Typical(μm)	±0.3 or 0.6	±0.3 or 0.6
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(μm)	±1 or 2	±1 or 2
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(μm)	±0.5 or 1	±0.5 or 1
定位精度/保证值 Accuracy[3]/Guaranteed(μm)	±2 or 4	±2 or 4
定位精度/典型值 Accuracy/Typical(μm)	±1 or 2	±1 or 2
最大速度 Max.Speed(mm/s)[5]	100	100
直线度 Straightness(μm)	10	10
平整度 Flatness(μm)	10	10
偏摆 Yaw(arcsec)	20	20
俯仰 Pitch(arcsec)	20	20
持续推力 Continuous Force(N)	17.6	17.6
峰值推力 Peak Force(N)	88	88
重量 Weight(kg)	6.5	10.2
