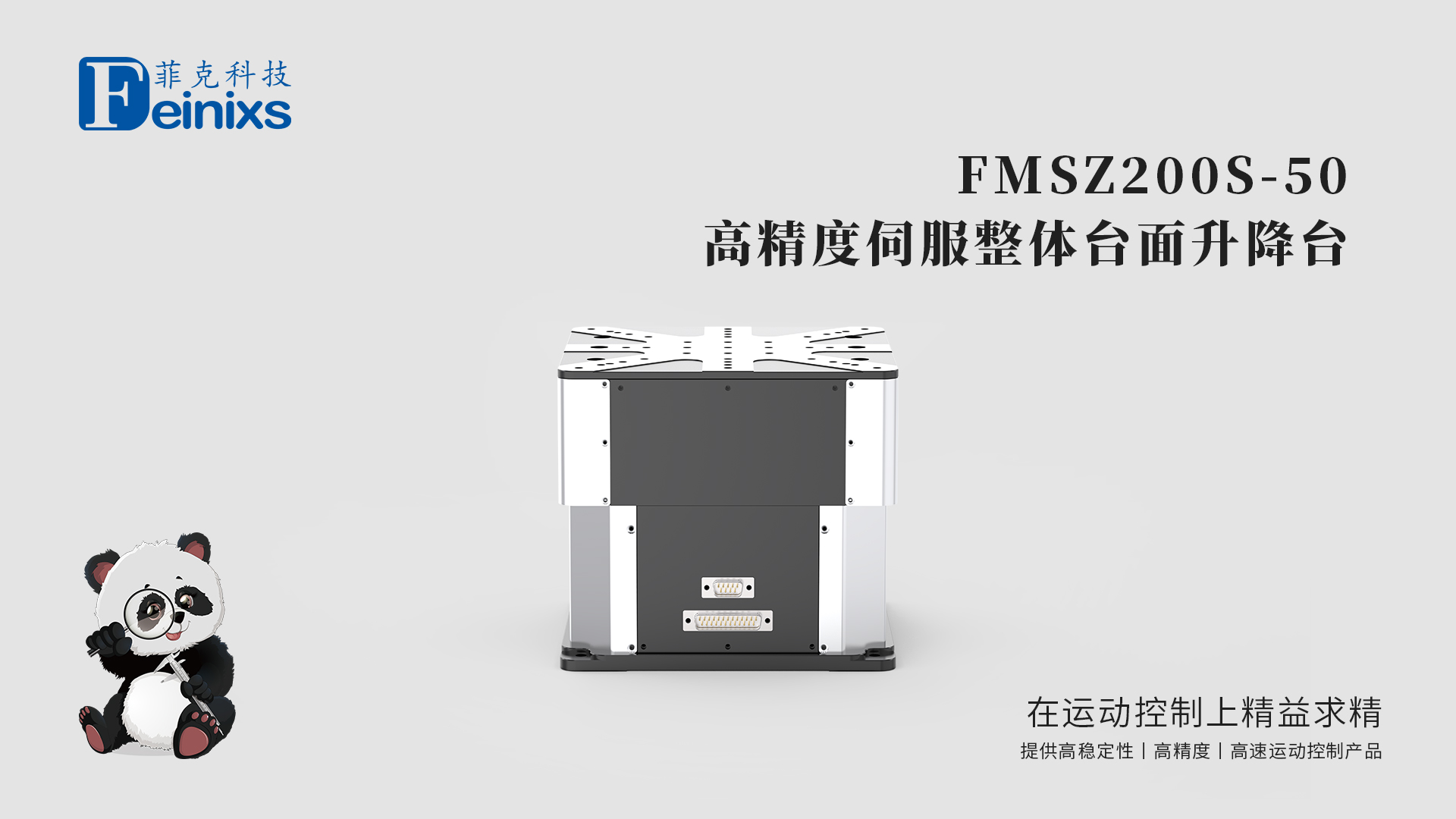

FMSZ200S-50 高精度伺服整体台面升降台
高精度、大承载、全方位无遮挡
菲克科技 FMSZ200S-50 伺服电机高精度整体台面升降台，专为需要高精度、大承载能力和一定速度的升降定位应用而设计。FMSZ200S-50 采用伺服电机驱动，搭配高精度传动组件和光栅尺闭环控制，整体台面设计，全方位无遮挡，具备断电自锁功能，结构紧凑，易于集成，完美满足对精度、承载和速度有较高要求的应用。
主要特点
高精度定位，稳定可靠： 采用先进的伺服电机驱动系统，搭配进口 C3 级丝杠和高精度 SP 级导轨，并集成光栅尺闭环控制，确保卓越的运动精度和长期稳定的可靠性。
大承载能力，应对挑战： 稳固的结构设计，赋予 FMSZ200S-50 出色的承载能力，轻松应对重型负载挑战。
相对快速响应，提升效率： 伺服电机驱动系统带来更快的响应速度，提升工作效率。
整体台面设计，全方位无遮挡： 整体台面设计，方便实验装置的安装和固定，满足全方位无遮挡的应用需求。
断电自锁，安全保障： 内置断电自锁功能，确保运行过程安全可靠。
体积小巧，集成灵活： 紧凑的设计节省宝贵空间，轻松集成到各种系统中。
强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。
高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。
灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。
产品应用
瑕疵检测 Defect Detection、机器视觉 Machine Vision、激光打靶 Laser Target、样品调整 Sample Adjustment、点胶机 Dispenser

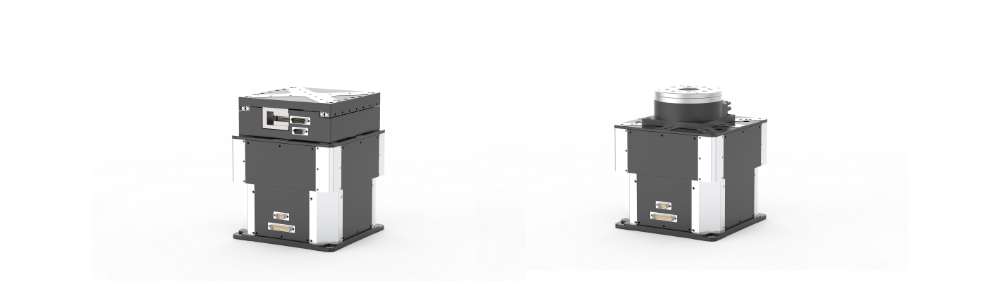

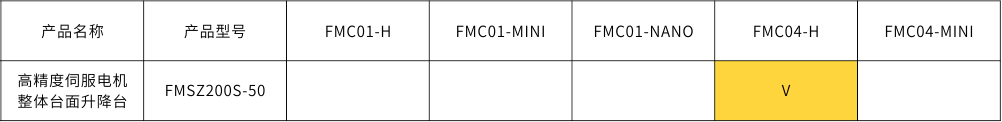

组合搭配
It can be flexibly combined into multi-axis motion system,Contact for more information
|

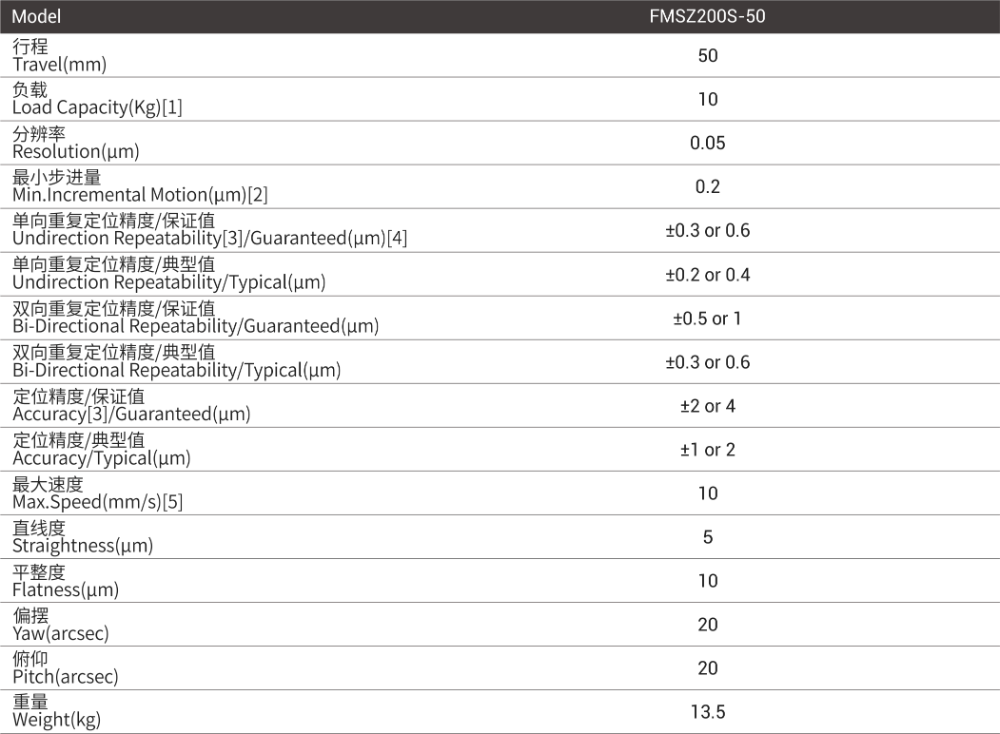

Model |
FMSZ200S-50 |
|
行程 Travel(mm) |
50 |
|
负载 Load Capacity(Kg)[1] |
10 |
|
分辨率 Resolution(μm) |
0.05 |
|
最小步进量 Min.Incremental Motion(μm)[2] |
0.2 |
|
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(μm)[4] |
±0.3 or 0.6 |
|
单向重复定位精度/典型值 Undirection Repeatability/Typical(μm) |
±0.2 or 0.4 |
|
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(μm) |
±0.5 or 1 |
|
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(μm) |
±0.3 or 0.6 |
|
定位精度/保证值 Accuracy[3]/Guaranteed(μm) |
±2 or 4 |
|
定位精度/典型值 Accuracy/Typical(μm) |
±1 or 2 |
|
最大速度 Max.Speed(mm/s)[5] |
10 |
|
直线度 Straightness(μm) |
5 |
|
平整度 Flatness(μm) |
10 |
|
偏摆 Yaw(arcsec) |
20 |
|
俯仰 Pitch(arcsec) |
20 |
|
重量 Weight(kg) |
13.5 |
※ 备注
[1]：水平放置下的中心垂直负载。
[2]：最小运动增量不等同于分辨率，最小运动增量是指运动系统在连续、稳定情况下能够移动的最小量。一般来说，系统分辨率远小于最小运动增量。考虑传动结构和编码器对系统误差的影响，直线电机位移台与步进电机位移台相比，其最小运动增量更加接近于分辨率。
[3]：精度测量数据是平台在水平放置的情况下使用激光干涉仪测量的数据，测量标准参照GB/T17421-2000。
[4]：典型值和保证值的区别见技术指南。
[5]：最大速度为典型值，根据负载和控制器的不同会有区别。
