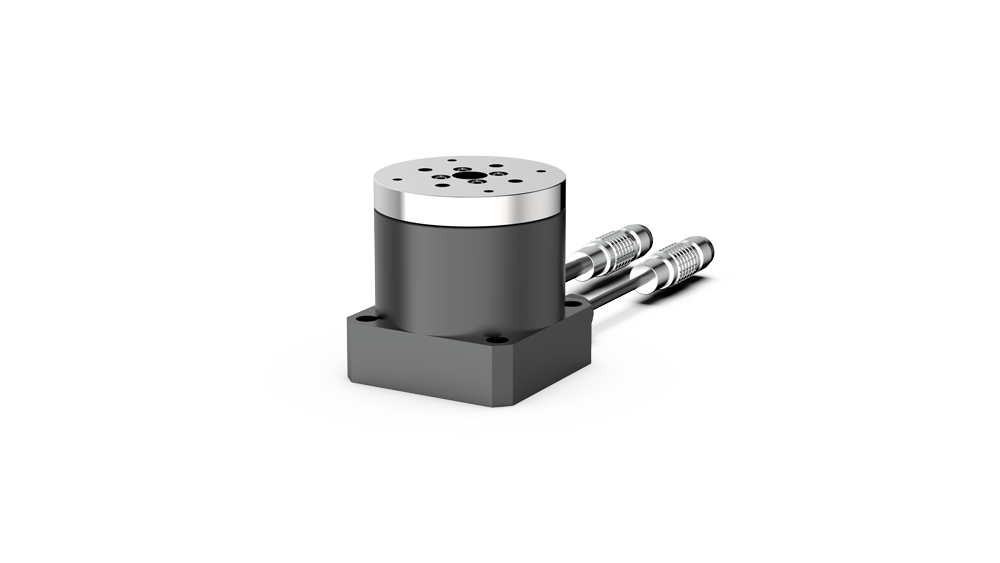

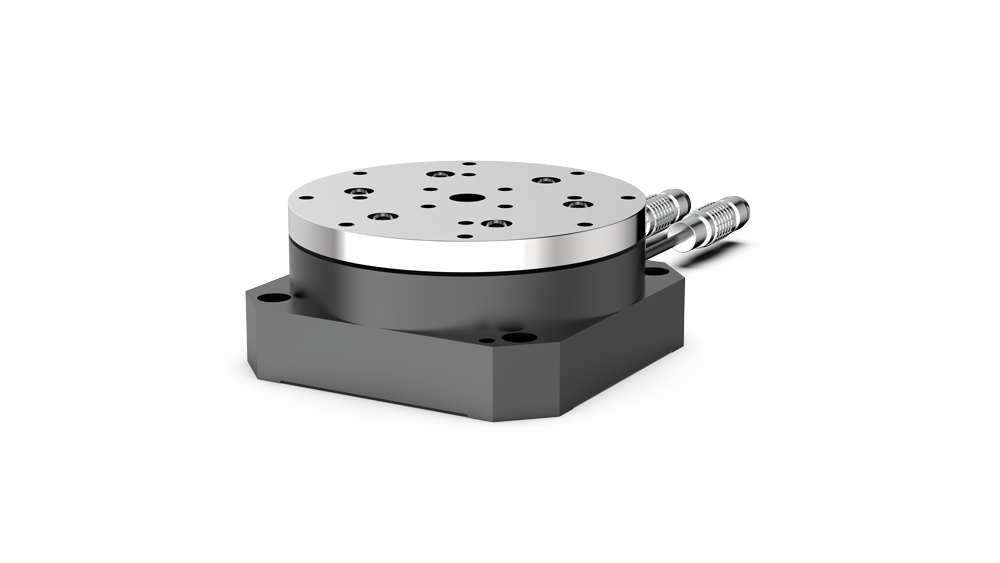

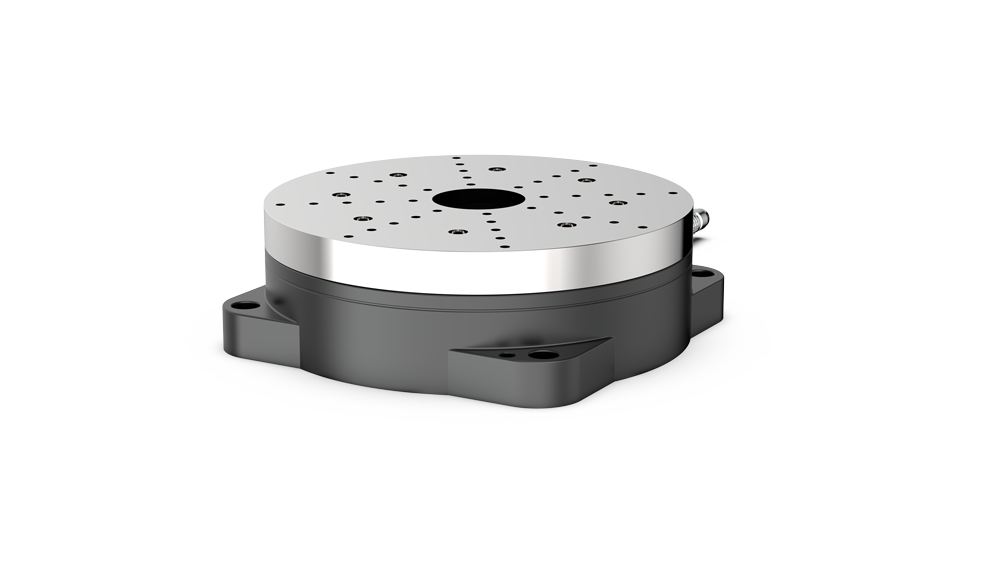

FMSR-DHA 系列超高性能直驱旋转台 (绝对值编码器)
高精度、抗干扰、集成灵活
菲克科技 FMSR-DHA 系列超高性能直驱旋转台，专为需要在严苛环境下实现高精度旋转定位的应用而设计。FMSR-DHA 系列采用绝对值编码器和有铁芯电机，具备高精度、高稳定性、抗干扰能力强等特点，结构紧凑，易于集成，提供多种台面尺寸选择，满足多样化的应用需求。
主要特点
多种尺寸可选，满足更多应用需求: 提供 65mm 至 230mm 多种台面直径选择，更大尺寸可定制，结构紧凑，可灵活集成于各种空间受限的应用场景。
绝对值编码器，精度更高更可靠: 采用 Biss-C 协议绝对值编码器，无需回零，抗干扰能力强，即使在断电情况下也能保持位置信息，确保更高的定位精度和可靠性。
精密结构，稳定可靠: 采用进口直驱电机和高精度轴承，结合菲克科技标准化安装工艺，确保卓越的运动精度和长期稳定的可靠性，双向重复定位精度可达 ±0.005°，定位精度可达 ±0.01°。
超静音运行，打造舒适环境: 超静音旋转台，适用于对噪音敏感的实验室环境和高性能工业场所。
强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。
高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。
灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。
产品应用
光路切换 Optical Path Switching、工业CT Industrial CT 、半导体检测 Semiconductor Inspection、机器视觉 Machine Vision、医疗医美 Medical Beauty

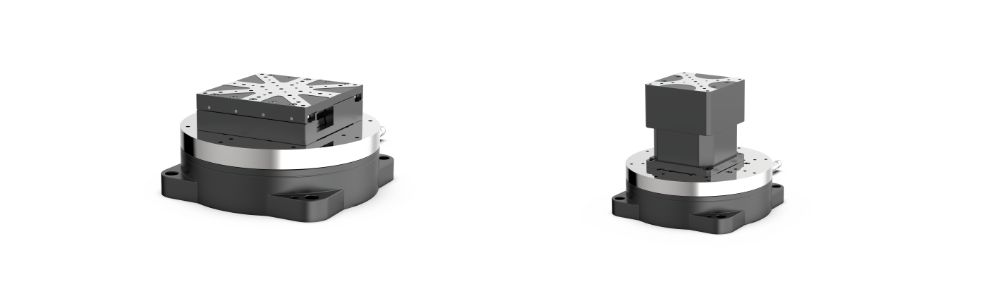

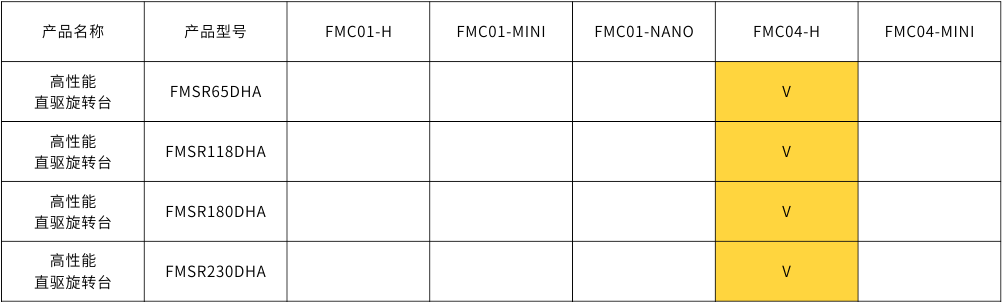

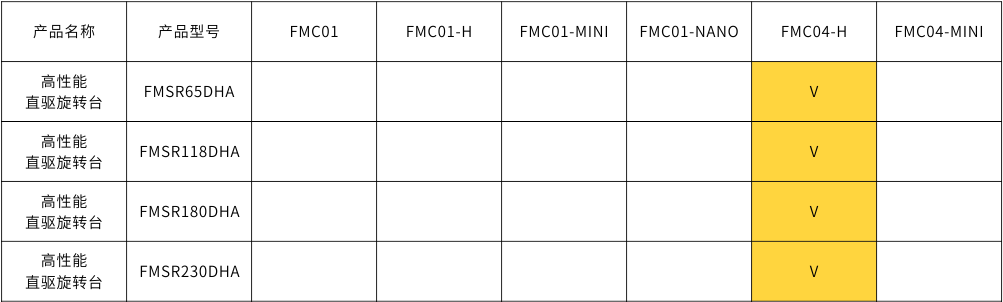

组合搭配
It can be flexibly combined into multi-axis motion system,Contact for more information

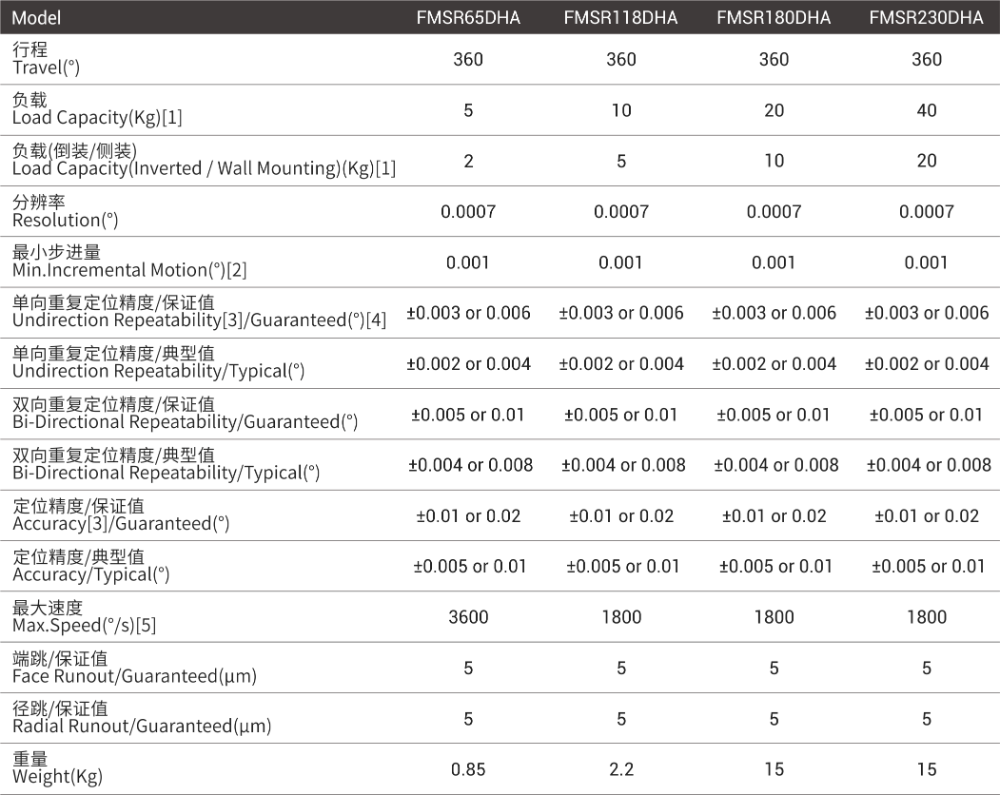

性能实测
|
Model |
FMSR65DHA |
FMSR118DHA |
FMSR180DHA |
FMSR230DHA |
|
行程 Travel(°) |
360 |
360 |
360 |
360 |
|
负载 Load Capacity(Kg)[1] |
5 |
10 |
20 |
40 |
|
负载(倒装/侧装） Load Capacity(Inverted/Wall Mounting)(Kg) |
2 |
5 |
10 |
20 |
|
分辨率 Resolution(°) |
0.0007 |
0.0007 |
0.0007 |
0.0007 |
|
最小步进量 Min.Incremental Motion(°)[2] |
0.001 |
0.001 |
0.001 |
0.001 |
|
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(°)[4] |
±0.003 or 0.006 |
±0.003 or 0.006 |
±0.003 or 0.006 |
±0.003 or 0.006 |
|
单向重复定位精度/典型值 Undirection Repeatability/Typical(°) |
±0.002 or 0.004 |
±0.002 or 0.004 |
±0.002 or 0.004 |
±0.002 or 0.004 |
|
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(°) |
±0.005 or 0.01 |
±0.005 or 0.01 |
±0.005 or 0.01 |
±0.005 or 0.01 |
|
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(°) |
±0.004 or 0.008 |
±0.004 or 0.008 |
±0.004 or 0.008 |
±0.004 or 0.008 |
|
定位精度/保证值 Accuracy[3]/Guaranteed(°) |
±0.01 or 0.02 |
±0.01 or 0.02 |
±0.01 or 0.02 |
±0.01 or 0.02 |
|
定位精度/典型值 Accuracy/Typical(°) |
±0.005 or 0.01 |
±0.005 or 0.01 |
±0.005 or 0.01 |
±0.005 or 0.01 |
|
最大速度 Max.Speed(°/s)[5] |
3600 |
1800 |
3600 |
1800 |
|
端跳/保证值 Face Runout/Guaranteed(μm) |
5 |
5 |
5 |
5 |
|
径跳/保证值 Radial Runout/Guaranteed(μm) |
5 |
5 |
15 |
15 |
|
重量 Weight(kg) |
0.85 |
2.2 |
15 |
15 |
※ 备注
[1]：水平放置下的中心垂直负载。
[2]：最小运动增量不等同于分辨率，最小运动增量是指运动系统在连续、稳定情况下能够移动的最小量。一般来说，系统分辨率远小于最小运动增量。考虑传动结构和编码器对系统误差的影响，直线电机位移台与步进电机位移台相比，其最小运动增量更加接近于分辨率。
[3]：精度测量数据是平台在水平放置的情况下使用激光干涉仪测量的数据，测量标准参照GB/T17421-2000。
[4]：典型值和保证值的区别见技术指南。
[5]：最大速度为典型值，根据负载和控制器的不同会有区别。
