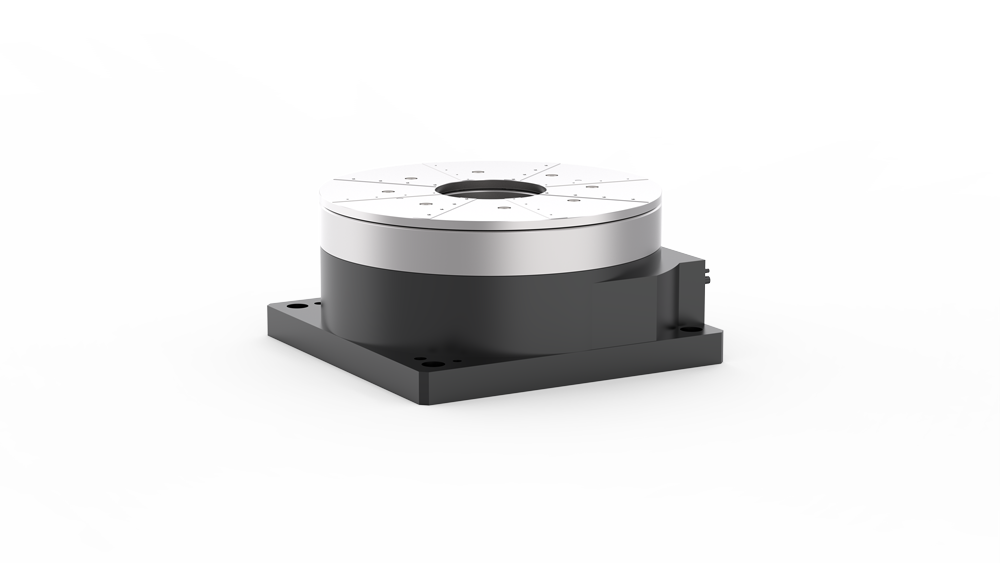

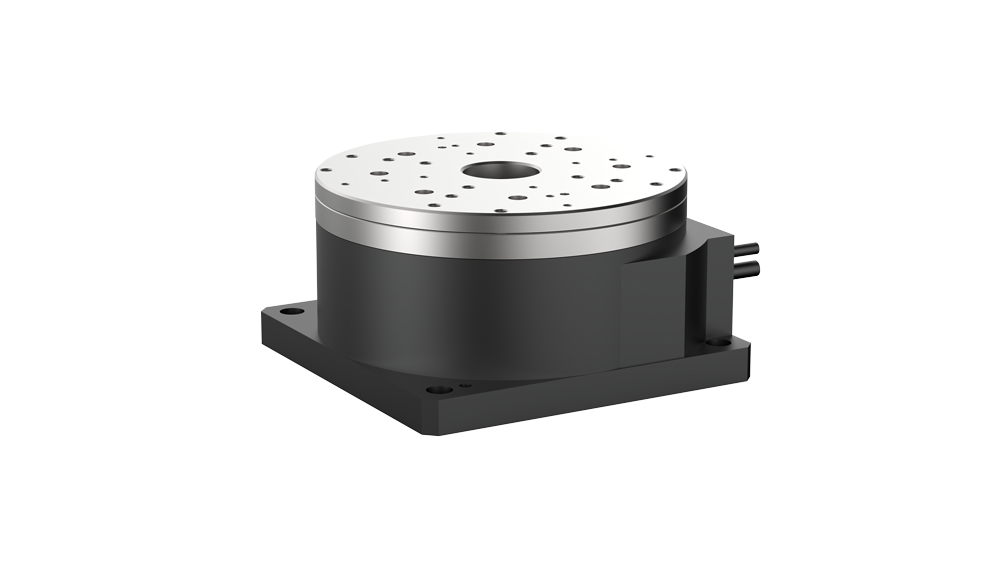

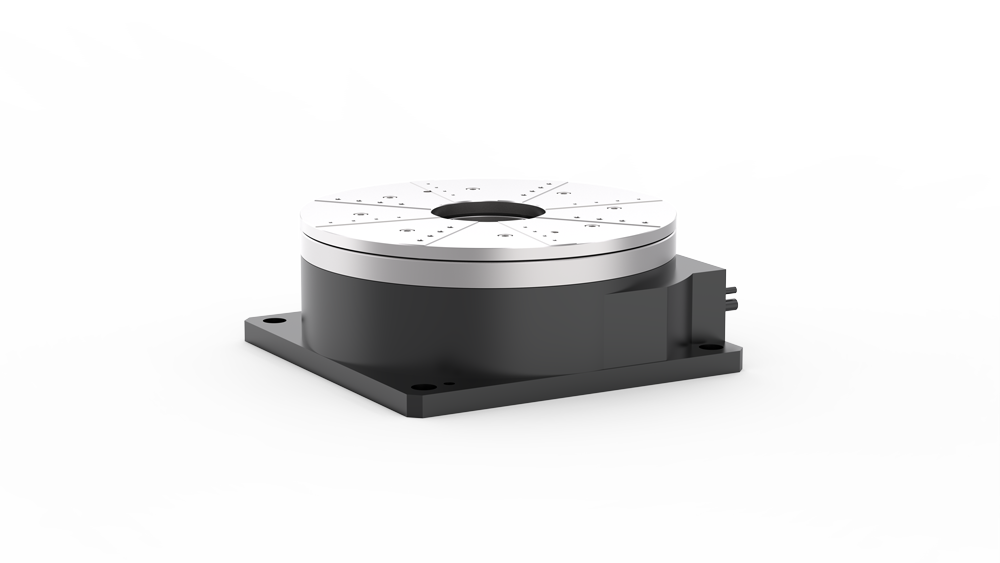

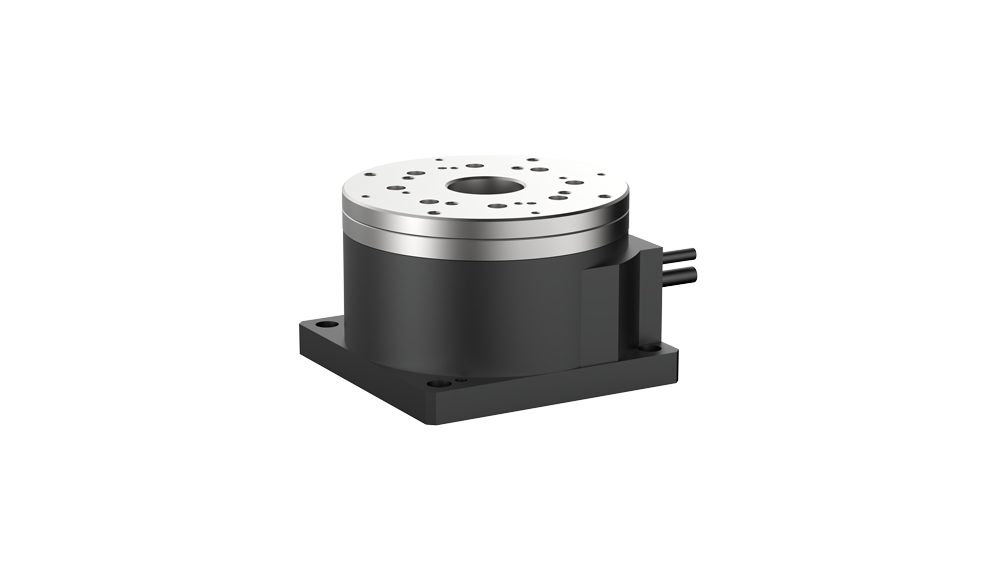

FMSR-DA 系列高性能直驱旋转台 (绝对值编码器)

高精度、抗干扰、集成灵活

菲克科技 FMSR-DA 系列高性能直驱旋转台，专为需要高精度角定位的实验室和工业应用而设计。FMSR-DA 系列旋转台采用 Biss-C 协议绝对值编码器和有铁芯电机，具备高精度、强抗干扰、低噪音等特点，结构紧凑，易于集成，提供多种台面尺寸和配置选择，满足多样化的应用需求。。

主要特点

多种尺寸可选，满足更多应用需求: 提供 120mm 至 400mm 多种台面直径选择，更大尺寸可定制，结构紧凑，可灵活集成于各种空间受限的应用场景。

绝对值编码器，精度更高更可靠: 采用 Biss-C 协议绝对值编码器，无需回零，抗干扰能力强，即使在断电情况下也能保持位置信息，确保更高的定位精度和可靠性。

精密结构，稳定可靠: 采用进口直驱电机和高精度轴承，结合菲克科技标准化安装工艺，确保卓越的运动精度和长期稳定的可靠性，双向重复定位精度可达 ±0.003°，定位精度可达 ±0.005° (无需误差补偿)。

超静音运行，打造舒适环境: 超静音旋转台，适用于对噪音敏感的实验室环境和高性能工业场所。

强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。

高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。

灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。

产品应用

光路切换 Optical Path Switching、工业CT Industrial CT 、半导体检测 Semiconductor Inspection、机器视觉 Machine Vision、医疗医美 Medical Beauty

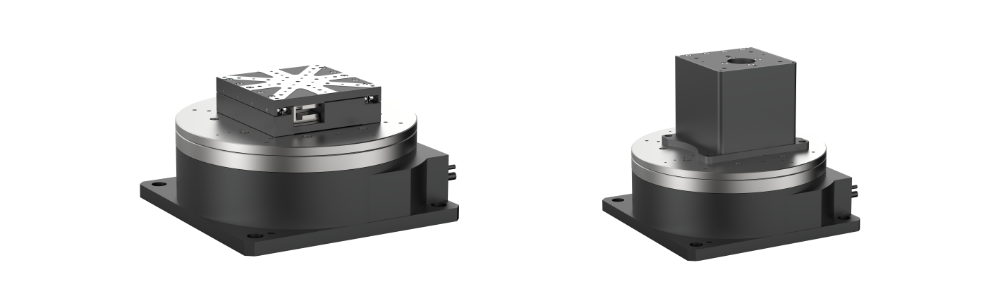

组合搭配

It can be ﬂexibly combined into multi-axis motion system,Contact for more information

性能实测



产品参数 Product parameters

Model	FMSR120DA	FMSR160DA	FMSR200DA
行程 Travel(°)	360	360	360
负载 Load Capacity(Kg)[1]	30	50	70
负载(倒装/侧装） Load Capacity(Inverted/Wall Mounting)(Kg)	8	15	20
分辨率 Resolution(°)	0.0005	0.0005	0.0005
最小步进量 Min.Incremental Motion(°)[2]	0.001	0.001	0.001
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(°)[4]	±0.002 or 0.004	±0.002 or 0.004	±0.002 or 0.004
单向重复定位精度/典型值 Undirection Repeatability/Typical(°)	±0.001 or 0.002	±0.001 or 0.002	±0.001 or 0.002
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(°)	±0.003 or 0.006	±0.003 or 0.006	±0.003 or 0.006
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(°)	±0.002 or 0.004	±0.002 or 0.004	±0.002 or 0.004
定位精度/保证值 Accuracy[3]/Guaranteed(°)	±0.005 or 0.01	±0.005 or 0.01	±0.005 or 0.01
定位精度/典型值 Accuracy/Typical(°)	±0.003 or 0.006	±0.003 or 0.006	±0.003 or 0.006
最大速度 Max.Speed(°/s)[5]	4800	2880	3600
端跳/保证值 Face Runout/Guaranteed(μm)	20	30	40
径跳/保证值 Radial Runout/Guaranteed(μm)	20	30	40
重量 Weight(kg)	4	7	11

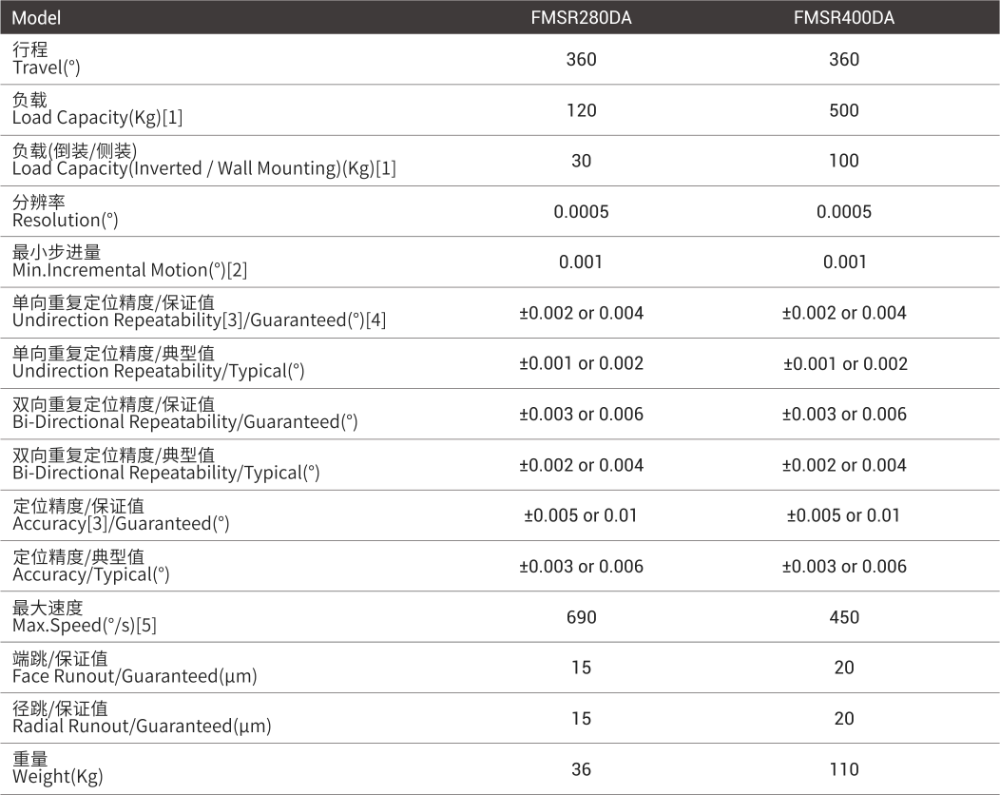

Model	FMSR280DA	FMSR400DA
行程 Travel(°)	360	360
负载 Load Capacity(Kg)[1]	120	500
负载(倒装/侧装） Load Capacity(Inverted/Wall Mounting)(Kg)	30	100
分辨率 Resolution(°)	0.0005	0.0005
最小步进量 Min.Incremental Motion(°)[2]	0.001	0.001
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(°)[4]	±0.002 or 0.004	±0.002 or 0.004
单向重复定位精度/典型值 Undirection Repeatability/Typical(°)	±0.001 or 0.002	±0.001 or 0.002
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(°)	±0.003 or 0.006	±0.003 or 0.006
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(°)	±0.002 or 0.004	±0.002 or 0.004
定位精度/保证值 Accuracy[3]/Guaranteed(°)	±0.005 or 0.01	±0.005 or 0.01
定位精度/典型值 Accuracy/Typical(°)	±0.003 or 0.006	±0.003 or 0.006
最大速度 Max.Speed(°/s)[5]	690	450
端跳/保证值 Face Runout/Guaranteed(μm)	50	70
径跳/保证值 Radial Runout/Guaranteed(μm)	50	70
重量 Weight(kg)	36	110
