超⾼性能直驱旋转台-四川菲克科技有限公司



产品详情 Product Details

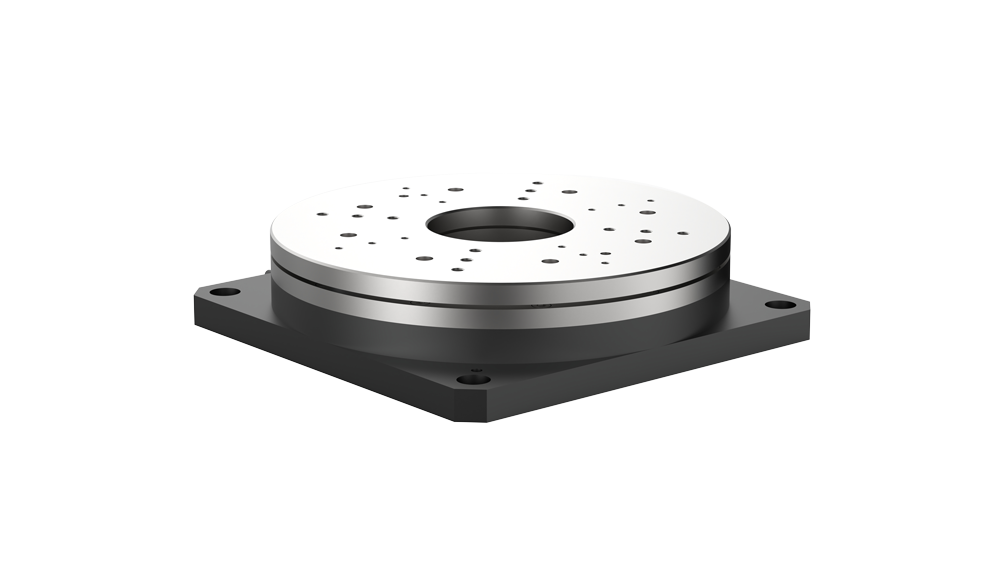

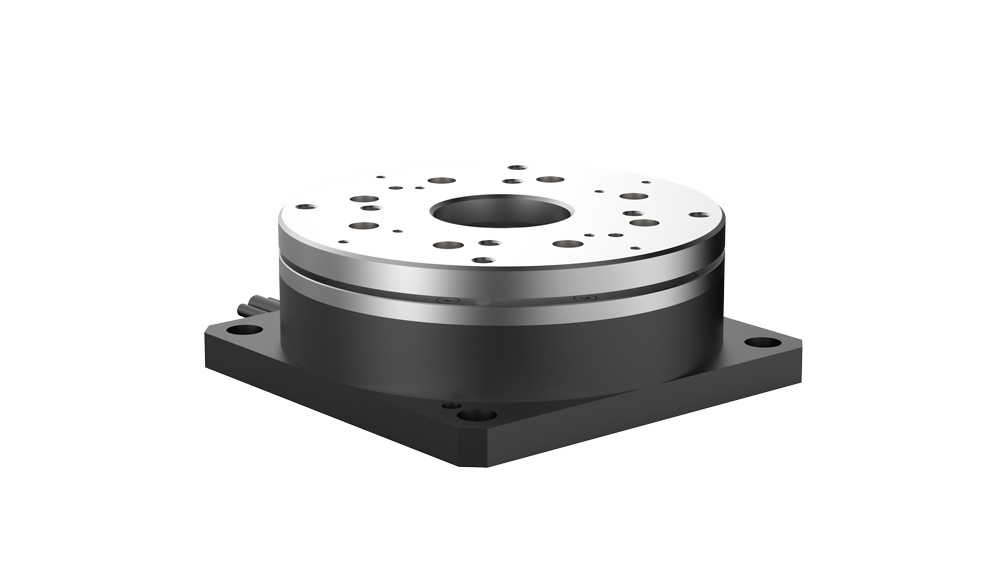

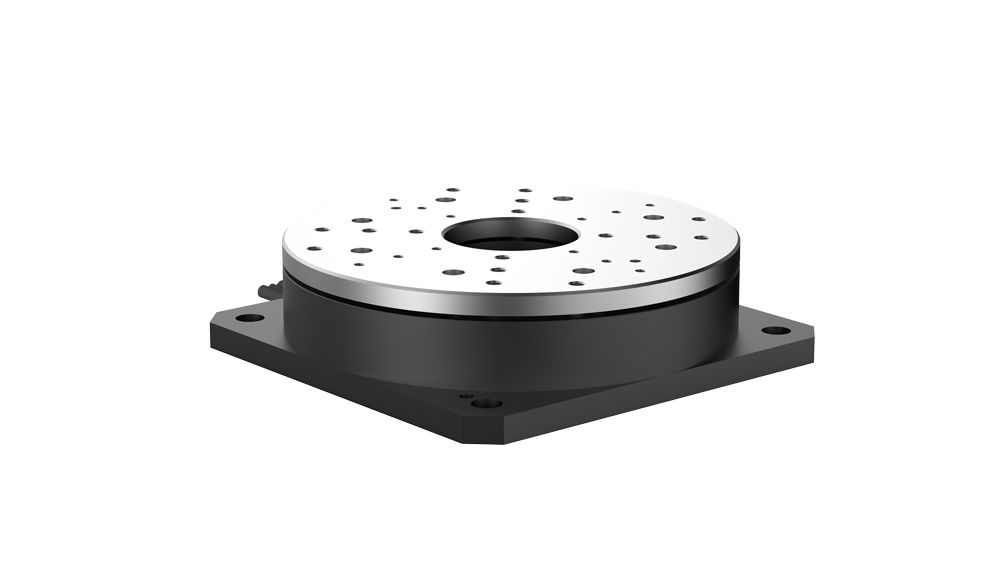

FMSR-DH系列超高性能直驱旋转台

超薄设计，极致性能，灵活易用

菲克科技推出的FMSR-DH系列直驱旋转台，专为高度受限应用场景而设计。FMSR-DH系列采用扁平化直驱电机设计，在大中孔径的同时保持了超薄的机身，在有限的空间内提供高精度、高稳定性和超静音的旋转运动控制。

主要特点

多种台面尺寸可选，满足更多应用需求: 提供120mm 至 220mm 多种台面直径选择，更大尺寸可定制，结构紧凑，可灵活集成于各种空间受限的应用场景。

高精度轴承封装，运行稳定可靠: 采用高精度轴承和精密加工工艺，确保卓越的运动精度和长期稳定的可靠性，同心度和面跳动表现优异。

直驱电机驱动，精细控制: FMSR-DH 系列旋转台采用直驱电机驱动，拥有极佳的微步能力，配合菲克科技高性能控制器，可实现±0.003°的双向重复定位精度，满足对极致精度的追求。

超静音运行，打造舒适环境: 超静音旋转台，适用于对噪音敏感的实验室环境和高性能工业场所。

强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。

高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。

灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。

产品应用

光路切换 Optical Path Switching、工业CT Industrial CT 、半导体检测 Semiconductor Inspection、机器视觉 Machine Vision、医疗医美 Medical Beauty

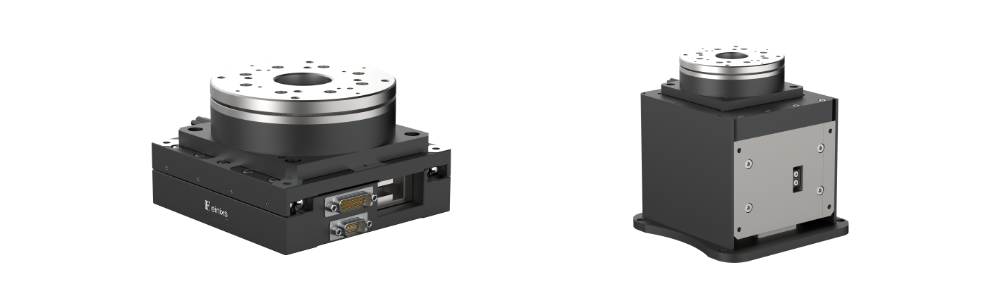

组合搭配

It can be ﬂexibly combined into multi-axis motion system,Contact for more information

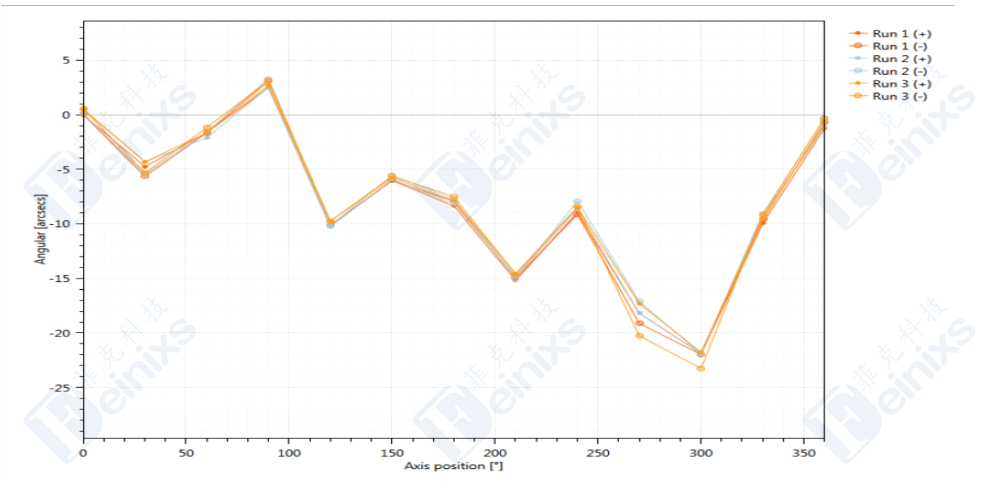

性能实测



产品参数 Product parameters

Model	FMSR120DH	FMSR170DH	FMSR220DH
行程 Travel(°)	360	360	360
负载 Load Capacity(Kg)[1]	10	20	25
负载(倒装/侧装） Load Capacity(Inverted/Wall Mounting)(Kg)	1	1.5	2
分辨率 Resolution(°)	0.0005	0.0005	0.0005
最小步进量 Min.Incremental Motion(°)[2]	0.001	0.001	0.001
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(°)[4]	±0.002 or 0.004	±0.002 or 0.004	±0.002 or 0.004
单向重复定位精度/典型值 Undirection Repeatability/Typical(°)	±0.001 or 0.002	±0.001 or 0.002	±0.001 or 0.002
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(°)	±0.003 or 0.006	±0.003 or 0.006	±0.003 or 0.006
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(°)	±0.002 or 0.004	±0.002 or 0.004	±0.002 or 0.004
定位精度/保证值 Accuracy[3]/Guaranteed(°)	±0.005 or 0.01	±0.005 or 0.01	±0.005 or 0.01
定位精度/典型值 Accuracy/Typical(°)	±0.003 or 0.006	±0.003 or 0.006	±0.003 or 0.006
最大速度 Max.Speed(°/s)[5]	2160	1800	1800
端跳/保证值 Face Runout/Guaranteed(μm)	15(10,5)	18(10,5)	18(10,5)
径跳/保证值 Radial Runout/Guaranteed(μm)	15(10,5)	18(10,5)	18(10,5)
重量 Weight(kg)	2.6	5	9.7
