产品详情 Product Details

FMSZ 系列整体台面步进电机升降台

全方位无遮挡，性价比高

菲克科技 FMSZ 系列整体台面升降台专为需要全方位无遮挡操作的系统搭建而设计，采用一体化丝杠电机驱动，运行平稳，结构紧凑，集成灵活，提供多种行程选择，以经济高效的方案满足多样化的应用需求。

主要特点

多种行程可选，满足更多应用需求：提供 20mm、50mm 和 120mm 三种行程选择，结构紧凑，可灵活集成于各种空间受限的应用场景。

一体化丝杠电机，运行平稳可靠：采用上海鸣志一体化丝杠电机，无需联轴器，避免偏心扰动，运行更加平稳，保障长期稳定的可靠性。

高分辨率，精细控制：可选配 0.5μm 光栅尺实现闭环控制，配合菲克科技高性能控制器，可实现亚微米级的精细定位，满足对极致精度的追求。

断电自锁，安全可靠：内置断电自锁功能，确保运行安全可靠。

强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。

高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。

灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。

产品应用

样品台 Sample Stage、姿态调整 Posture Adjustment、光学测试 Optical Test、光学设备 Optical Equipment

组合搭配

It can be ﬂexibly combined into multi-axis motion system,Contact for more information

性能实测



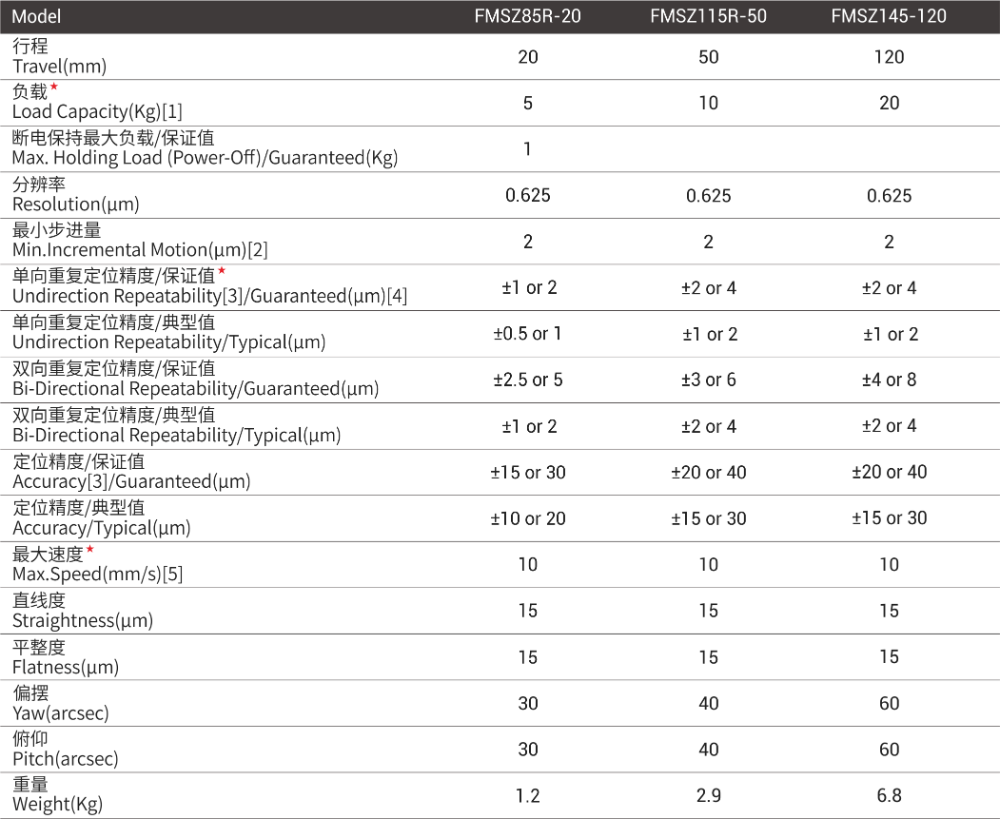

产品参数 Product parameters

Model	FMSZ85R-20	FMSZ115R-50	FMSZ145-120
行程 Travel(mm)	20	50	120
负载 Load Capacity(Kg)[1]	5	10	20
分辨率 Resolution(μm)	0.625	0.625	0.625
最小步进量 Min.Incremental Motion(μm)[2]	2	2	2
单向重复定位精度/保证值 Undirection Repeatability[3]/Guaranteed(μm)[4]	±1 or 2	±2 or 4	±2 or 4
单向重复定位精度/典型值 Undirection Repeatability/Typical(μm)	±0.5 or 1	±1 or 2	±1 or 2
双向重复定位精度/保证值 Bi-Directional Repeatability/Guaranteed(μm)	±2.5 or 5	±3 or 6	±4 or 8
双向重复定位精度/典型值 Bi-Directional Repeatability/Typical(μm)	±1 or 2	±2 or 4	±2 or 4
定位精度/保证值 Accuracy[3]/Guaranteed(μm)	±15 or 30	±20 or 40	±20 or 40
定位精度/典型值 Accuracy/Typical(μm)	±10 or 20	±15 or 30	±15 or 30
最大速度 Max.Speed(mm/s)[5]	10	10	10
直线度 Straightness(μm)	15	15	15
平整度 Flatness(μm)	15	15	15
偏摆 Yaw(arcsec)	30	40	60
俯仰 Pitch(arcsec)	30	40	60
重量 Weight(kg)	1.2	2.9	6.8
